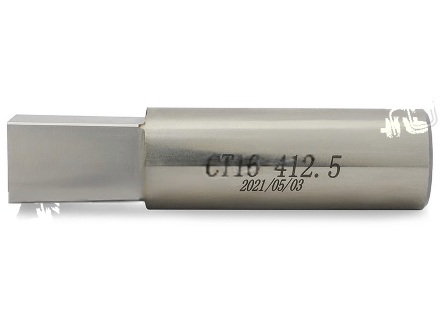

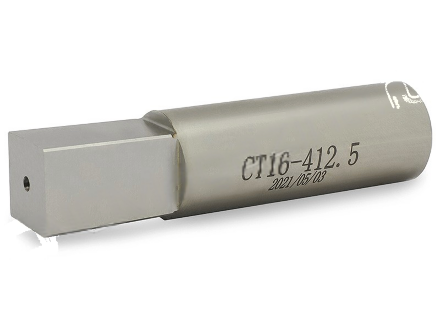

Прошивка под квадрат KC-CT16-412.5 HSS

Сменная ротационная прошивка KC-CT16-412.5 из быстрорежущей стали HSS применяется для изготовления отверстий под квадрат в крепежных изделиях. Наконечник предназначен для ротационных головок серии KC-SX/CS/CX16. Размер прошивки — KC-CT16, диаметр заготовки S — 12.5 мм, D — 16 мм, d — 12.5 мм, L — 65 мм, L1 — 19 мм. Допуск указан как 0.08/0.01. Исполнение выбирают по требуемому размеру квадратного отверстия. Подготовленное отверстие должно быть на 0.1–0.3 мм больше вписанной окружности квадрата, а его глубина — на 40% больше предполагаемой глубины прошивки. Обязательна соосность отверстия и оси прошивки. Наконечник изготовлен из HSS и предназначен только для конструкционных и конструкционных легированных сталей твердостью до 200 НВ; для нержавеющих и жаропрочных сталей он не применяется.
