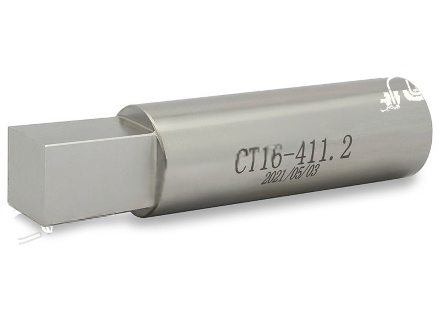

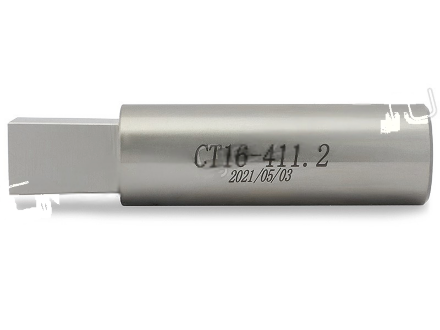

Прошивка ротационная KC-CT16-411.2 HSS CNCM

Сменная прошивка KC-CT16-411.2 из быстрорежущей стали HSS предназначена для ротационных головок серии KC-SX/CS/CX16. Инструмент используется для изготовления отверстий под квадрат в крепежных изделиях методом ротационной прошивки. Синхронное вращение с деталью и резание небольшим сектором торца снижают нагрузку на инструмент. Размер прошивки — KC-CT16, диаметр D — 16 мм, длина L — 65 мм, L1 — 17 мм, диаметр d и диаметр заготовки S — 11.2 мм. Допуск составляет 0.08/0.01. Отверстие под прошивку должно быть на 0.1–0.3 мм больше вписанной окружности квадрата, а его глубина — на 40% больше предполагаемой глубины прошивки; необходимо обеспечить соосность отверстия и оси прошивки. Наконечник предназначен только для конструкционных и конструкционных легированных сталей твердостью до 200 НВ и не применяется для нержавеющих и жаропрочных сталей.
