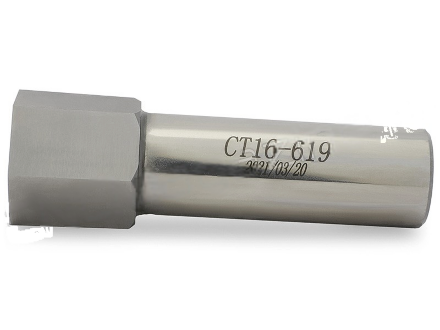

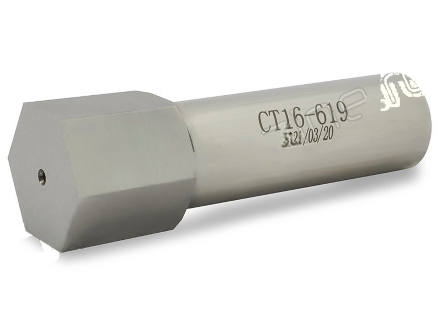

Прошивка под шестигранник KC-CT16-619 HSS

Сменная ротационная прошивка KC-CT16-619 из быстрорежущей стали HSS предназначена для изготовления отверстий под шестигранник в крепежных изделиях. Наконечник используется с ротационными головками серии KC-SX/CS/CX16. Размер прошивки — KC-CT16, диаметр заготовки S — 19 мм, D — 16 мм, d — 19 мм, L — 65 мм, L1 — 40 мм. Допуск составляет 0.14/0.16. Выбор этого исполнения связан с требуемым размером шестигранного отверстия. Перед прошивкой диаметр отверстия задают на 0.1–0.3 мм больше вписанной окружности шестигранника, а его глубину — на 40% больше предполагаемой глубины прошивки. Соосность отверстия и оси прошивки обязательна. Наконечник рассчитан только на конструкционные и конструкционные легированные стали твердостью до 200 НВ и не используется для нержавеющих и жаропрочных сталей.
