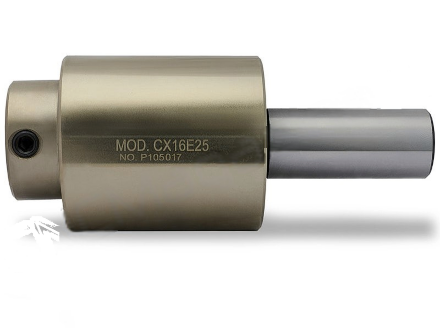

Прошивная ротационная головка KC-CX16E25, высокопрочная

Прошивная ротационная головка KC-CX16E25 устанавливается в револьверную головку или пиноль задней бабки токарного станка. Оснастка также может применяться на фрезерных станках. С помощью сменной прошивки устройство преобразует предварительное круглое отверстие в форму, заданную профилем прошивки: шестигранник, квадрат и другие варианты. Головка имеет посадку 16 и цилиндрический хвостовик с лыской. Для этой модели подходят сменные прошивки KC-CT16-***. Размеры: D — 25, D1 — 62 мм, L — 88 мм, L1 — 71 мм, d — 16 мм. Масса изделия — 2.284 кг; габариты в упаковке — 25x15x8 см. Рабочая скорость составляет 800-2000 об / мин, подача — 0,02-0,1 мм / оборот. Для деталей из меди и алюминия подачу увеличивают в 2-3 раза. Диаметр предварительного отверстия должен быть на 0.1-0.3 мм больше вписанной окружности прошиваемой фигуры, а его глубина — на 40% больше предполагаемой глубины прошивки. Необходимо обеспечить соосность отверстия и оси прошивки. Сменные прошивные наконечники изготовлены из быстрорежущей стали и предназначены только для конструкционных и конструкционных легированных сталей твердостью до 200 НВ. Для нержавеющих и жаропрочных сталей инструмент не применяется.
