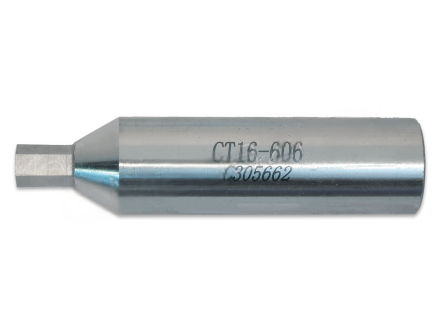

Прошивка ротационная под шестигранник KC-CT16-608 HSS

Ротационная прошивка под шестигранное внутреннее отверстие.

Сменная прошивка KC-CT16-608 из быстрорежущей стали HSS для ротационных головок серии KC-SX/CS/CX16.

Допуск: 0.07/0.09.

Отверстие для прошивки должно быть на 0.1-0.3 мм больше вписанной окружности прошиваемого шестигранника. Глубина отверстия должна быть на 40% больше предполагаемой глубины прошивки.

Обязательно должна быть соблюдена соосность отверстия и оси прошивки.

Ротационная прошивка — оснастка для изготовления отверстий в крепежных изделиях. Инструмент работает по специальному принципу, обеспечивающему длительный срок службы и стабильное качество обработки.

Преимущества:

Высокая производительность за счет синхронного вращения с деталью.
Снижение нагрузки на инструмент благодаря резанию только частью торца.
Простота наладки и установки.
Надежность в эксплуатации.

Принцип работы:

Ось вращения сменной головки расположена под углом к оси ротационной головки. При контакте с вращающейся деталью прошивная головка начинает вращаться синхронно. Угловое положение создает круговые колебательные движения, которые в сочетании с подачей по оси Z формируют отверстия точного размера и формы. Вращаясь, прошивка осуществляет резания небольшим сектором своего торца, а не всей площадью как было бы при дорновании. Это значительно снижает нагрузку и увеличивает ресурс инструмента.

Процесс установки:

Установите осевой инструмент с подходящим хвостовиком в гнездо резцедержки,
Выполните привязку инструмента по оси Х с использованием лапы,
Разместите ротационную прошивку в резцедержателе,
Осуществите привязку прошивки по оси Z с помощью лапы.

Важные ограничения по применению:

Сменные прошивные наконечники изготовлены из быстрорежущей стали и предназначены исключительно для работы с конструкционными и конструкционными легированными сталями твердостью до 200 НВ. Инструмент не применяется для обработки нержавеющих и жаропрочных сталей.



Технические характеристики:
Бренд:
CNCM
D:
16
d:
8 мм
L:
65 мм
L1:
12 мм
Диаметр заготовки, S:
8 мм
Размер прошивки:
KC-CT16
Тип ротационной прошивки:
Прошивка ротационная под шестигранник
Вес:
0.102 кг

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
