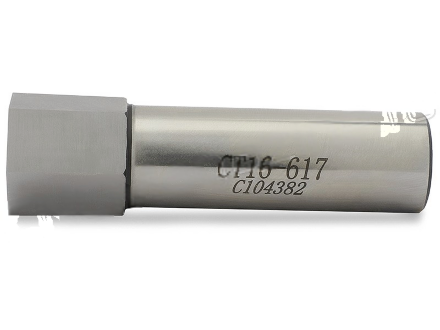

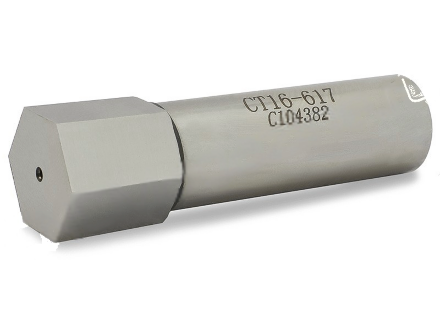

Прошивка под шестигранник KC-CT16-617 HSS

Сменная ротационная прошивка KC-CT16-617 из быстрорежущей стали HSS применяется для изготовления отверстий под шестигранник в крепежных изделиях. Она предназначена для ротационных головок серии KC-SX1/CS/CX6. Размер прошивки — KC-CT16, диаметр заготовки S — 17 мм, D — 16 мм, d — 17 мм, L — 65 мм, L1 — 20 мм. Допуск исполнения — 0.14/0.16. Соответствие выбранного наконечника определяется размером шестигранника и параметрами предварительного отверстия. Отверстие должно быть на 0.1–0.3 мм больше вписанной окружности, иметь глубину на 40% больше предполагаемой глубины прошивки и быть соосным с осью прошивки. Инструмент предназначен исключительно для конструкционных и конструкционных легированных сталей твердостью до 200 НВ. Для нержавеющих и жаропрочных сталей он не применяется.
