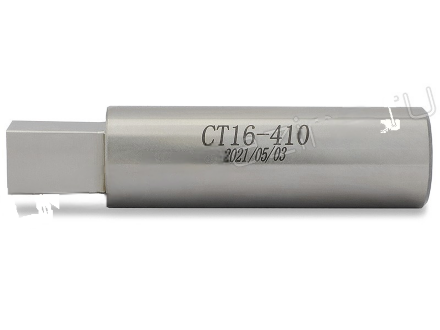

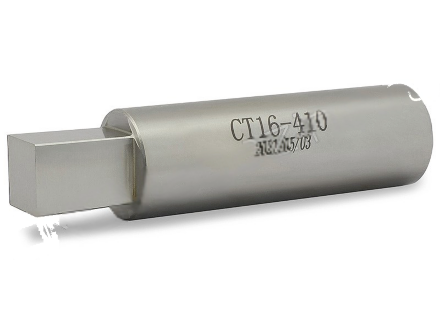

Прошивка под квадрат KC-CT16-410 HSS

Сменная ротационная прошивка KC-CT16-410 из быстрорежущей стали HSS предназначена для изготовления отверстий под квадрат в крепежных изделиях. Исполнение используется с ротационными головками серии KC-SX/CS/CX16. Размер прошивки — KC-CT16, диаметр заготовки S — 10 мм, D — 16 мм, d — 10 мм, L — 65 мм, L1 — 15 мм. Допуск составляет 0.07/0.09. Подбирайте прошивку по размеру формируемого квадратного отверстия и подготовке заготовки. Отверстие для прошивки должно быть на 0.1–0.3 мм больше вписанной окружности квадрата, его глубина — на 40% больше предполагаемой глубины прошивки. Ось отверстия и ось прошивки должны совпадать. Инструмент предназначен исключительно для конструкционных и конструкционных легированных сталей твердостью до 200 НВ; нержавеющие и жаропрочные стали не обрабатываются.
