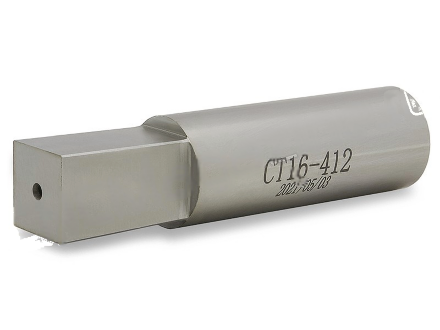

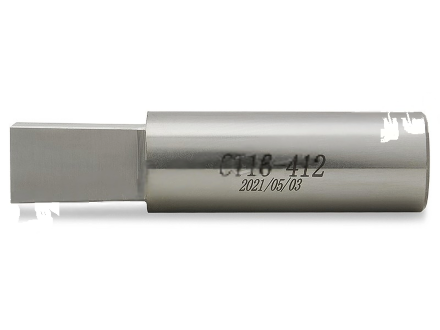

Прошивка ротационная под квадрат KC-CT16-412 HSS

Сменная прошивка KC-CT16-412 HSS предназначена для ротационных головок серии KC-SX/CS/CX16 и используется для изготовления отверстий в крепежных изделиях. Это ротационная прошивка под квадрат с размером KC-CT16, диаметром D 16, длиной L 65 мм, длиной L1 18 мм и хвостовиком d 12 мм. Диаметр заготовки S составляет 12 мм, допуск указан как 0.08/0.1. При выборе заготовки отверстие для прошивки должно быть на 0.1-0.3 мм больше вписанной окружности прошиваемого квадрата, а его глубина — на 40% больше предполагаемой глубины прошивки. Необходимо соблюдать соосность отверстия и оси прошивки. Установка включает размещение осевого инструмента в гнезде резцедержки, привязку по оси Х, установку прошивки и привязку по оси Z с помощью лапы. Прошивка изготовлена из быстрорежущей стали HSS и предназначена исключительно для конструкционных и конструкционных легированных сталей твердостью до 200 НВ. Для обработки нержавеющих и жаропрочных сталей инструмент не применяется.
