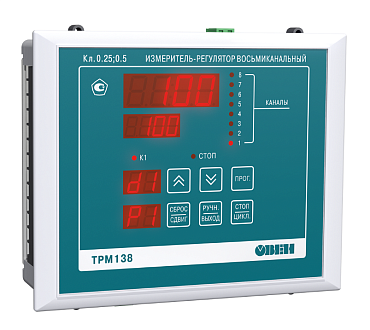

ОВЕН ТРМ138-Р.Щ7 - восьмиканальный регулятор с RS-485

Измеритель-регулятор ОВЕН ТРМ138-Р.Щ7 – это многофункциональное устройство, предназначенное для комплексного управления технологическими процессами, требующие контроля и регулирования температуры, давления или других физических параметров. В отличие от многих аналогов, ТРМ138 способен одновременно управлять до восьми исполнительными механизмами, что значительно упрощает построение сложных автоматизированных систем. Это особенно актуально для таких применений, как многозонные печи, где требуется независимое регулирование температуры в каждом отсеке, или в системах защитной автоматики, где одновременное управление несколькими элементами критически важно для обеспечения безопасности.

Регулирование может осуществляться по различным алгоритмам, которые выбираются пользователем в зависимости от специфики технологического процесса. Кроме того, прибор предоставляет возможность выбора различных типов датчиков, включая термопары, термосопротивления, тензодатчики и другие, благодаря универсальным входным измерительным устройствам. Возможности коммуникации ТРМ138 также впечатляют. Он поддерживает распространённые промышленные протоколы обмена данными, такие как ОВЕН, Modbus-RTU (в режиме Slave) и Modbus-ASCII (в режиме Slave). Это позволяет легко интегрировать прибор в существующие системы автоматизации и осуществлять удалённый мониторинг и управление с помощью компьютеров, ПЛК или других SCADA-систем. Передача данных осуществляется по стандартному интерфейсу RS-485, обеспечивающему высокую помехоустойчивость и надёжность связи на значительных расстояниях.

Возможность настройки параметров с ПК существенно упрощает процесс конфигурирования и отладки системы, особенно в сложных многоканальных конфигурациях. Система диагностики неисправностей в ОВЕН ТРМ138 выполнена на высоком уровне. Прибор не только отображает сообщения об ошибках на ЦИ, но и может генерировать аварийную сигнализацию, например, включать внешние световые или звуковые сигналы, что позволяет оперативно реагировать на возникающие проблемы и предотвращать аварийные ситуации. Все заданные параметры сохраняются в энергонезависимой памяти, что исключает потерю настроек при отключении питания. Благодаря этому, после восстановления питания прибор автоматически восстанавливает свою работу без необходимости повторной настройки.

Функциональная схема ТРМ138-Р.Щ7




Функциональная схема ТРМ138-Р.Щ7

Основные блоки функциональной схемы

ТРМ138 включает в себя следующие основные функциональные элементы:

8 универсальных входов;
блоки цифровой фильтрации, коррекции и масштабирования для каждого входного сигнала;
8 логических устройств (ЛУ);
8 выходных устройств (ВУ);
модуль интерфейса RS-485.

Пользователь может создавать любые конфигурации функциональных схем.

Схемы подключения









Клеммник ТРМ138-Р.Щ7



Пример подключения датчиков различного типа

Схема подключения электромагнитных реле прибора ТРМ138-Р

Габаритные и установочные размеры

Щ7 – корпус щитового крепления с размерами 144×169×50,5 мм, степенью защиты со стороны лицевой панели IP54 и степенью защиты корпуса – IР00.
