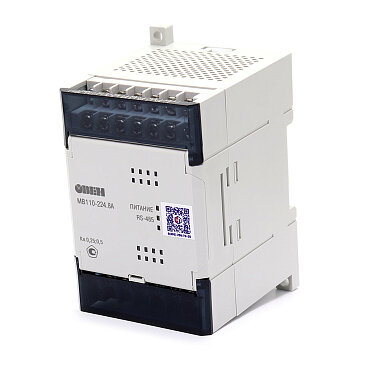

ОВЕН МВ110-224.8А - модуль ввода аналоговых сигналов (8 каналов)

Усовершенствованный модуль аналогового ввода ОВЕН МВ110-224.8А (H/W v2.0) – инновационное решение для высокоточного мониторинга параметров в системах автоматизации.



Модуль ОВЕН МВ110-224.8А (H/W v2.0) представляет собой новое поколение универсальных аналоговых преобразователей, предназначенных для бескомпромиссного контроля критически важных параметров в реальном времени. В отличие от предыдущих версий, обновленная аппаратная платформа H/W v2.0 обеспечивает повышенную стабильность измерений, улучшенную помехозащищенность и полную аппаратно-программную автономность от устаревших модификаций.

Ключевые особенности и преимущества:

Глубокая модернизация аппаратной части – полностью переработанная схемотехника гарантирует минимальные погрешности при работе с сигналами термопар, тензодатчиков, преобразователей давления и других сенсоров.

Программная несовместимость с legacy-устройствами – встроенное ПО H/W v2.0 функционирует только на обновленных модулях, что исключает риски некорректной работы при попытке интеграции со старыми версиями.

Четкая идентификация версии – маркировка H/W v2.0 на корпусе позволяет мгновенно отличить современные модули от предыдущих поколений.

Расширенная сфера применения – от мониторинга микроклимата в агрокомплексах до управления технологическими процессами в нефтегазовой отрасли и smart-системах ЖКХ.

Важно! С 1 марта 2024 года все поставки осуществляются исключительно с модулями H/W v2.0. Пользователи, эксплуатирующие предыдущие версии, должны учитывать отсутствие обратной совместимости при модернизации оборудования.

ОВЕН МВ110-224.8А (H/W v2.0) – это не просто апгрейд, а принципиально новый уровень точности и надежности для ответственных систем автоматизации.

Основные отличия обновленной версии

Параметр Мх110 H/W v2.0 Мх110
ПО для настройки OWEN Configurator (Modbus RTU) Конфигуратор М110 (ОВЕН)
Поддерживаемые протоколы Modbus RTU/ASCII, ОВЕН Modbus RTU/ASCII, ОВЕН, DCON
Счётчики импульсов дискретных входов Энергозависимые Энергонезависимые
Восстановление заводских настроек Сбрасываются на заводские при включении питания с переключателем 2 (3 – для МВ110-224.8А) в положении ON Модуль работает с заводскими значениями сетевых параметров, но в его памяти сохраняются установленные ранее значения сетевых параметров при включении питания с соответствующей перемычкой в положении ON
Поддерживаемые функции записи по протоколу Modbus 0x10 0x10, 0x0F
Доступ к сетевым параметрам по протоколу Modbus Да Нет
Доступ к конфигурационным параметрам по протоколу Modbus Да Нет


Основные характеристики МВ110-224 8А:

Универсальность входных каналов: ОВЕН МВ110-224 8А оснащён 8 универсальными входными каналами, что позволяет подключать разнообразные датчики, такие как термопары, термометры сопротивления (RTD), а также преобразователи давления и влажности. Это делает его идеальным решением для использования в сложных системах мониторинга и управления.
Гальваническая изоляция: Каждый из входных каналов имеет гальваническую изоляцию от цепей питания и интерфейса RS-485, что значительно повышает уровень безопасности и надёжности. Это не только предотвращает потенциальные повреждения оборудования из-за различий в потенциалах, но и защищает данные от помех, что является критически важным в процессе передачи информации.
Цифровой интерфейс: Использование интерфейса RS-485 позволяет организовать стабильную и надежную связь с промышленными контроллерами (ПЛК) и персональными компьютерами, в том числе для интеграции в SCADA-системы. Это обеспечивает возможность не только сбора и передачи данных, но и их последующей обработки и анализа на уровне управления.
Применение в отраслях:

Промышленность: В производственных процессах прибор может использоваться для контроля технологических параметров, что позволяет избежать возможных аварий и оптимизировать работу оборудования. Например, в химической или пищевой промышленности важны точные данные о температуре и влажности.
Энергетика: Прибор МВ110-224 8А может применяться для мониторинга параметров генераторных установок, трансформаторов и других электрических устройств, что способствует повышению их эффективности и безопасности.
Сельское и коммунальное хозяйство: Используется для автоматизации контроля за климатическими условиями в теплицах или для мониторинга состояния водоснабжения и водоотведения, обеспечивая своевременное реагирование на изменения.
Транспорт: В транспортной системе приборы могут контролировать параметры окружающей среды, включая температуру в салоне и влажность, что непосредственно влияет на комфорт пассажиров и работу оборудования.

Таким образом, модуль аналогового ввода МВ110-224 8А является высоконадежным и многофункциональным решением, способствующим автоматизации процессов в различных областях. Его применение позволяет значительно повысить точность и эффективность измерений, а также интегрироваться в современные системы управления. Это делает его востребованным как на этапе разработки новых автоматизированных систем, так и в процессе модернизации существующих технологий.

Особенности модуля ввода МВ110-224.8А:
Универсальное питание =24 В или ~230 В;
Отдельная настройка каждого канала (позволяет подключить 8 различных датчиков);
Передача данных по RS-485 на расстояние до 1200 метров;
Стандартные протоколы обмена (Modbus RTU, ModBus-ASCII) для связи с оборудованием сторонних производителей;
Встроенный источник питания для активных датчиков с сигналом 4…20 мА;
Быстросъемные клеммники для удобства замены модуля МВ110 224.8А;
Диагностика состояния датчиков (контроль обрыва или короткого замыкания);
Удаленное считывание данных через OwenCloud.

Типы сигналов модуля ввода аналоговых сигналов МВ110-8А

унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, 0…1 В

термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000

термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3

сопротивление: 0…900(2000) Ом (датчик положения задвижки)

Пластиковый модуль ОВЕН МВ110-8А крепится нa DINрейку шириной 35 мм или на стену.

Конфигурирование

Конфигурирование модуля МВ110-224.8А осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4, соответственно) с помощью программы «OWEN Configurator».

МВ110-224 8А эксплуатируется при следующих условиях

закрытые взрывобезопасные помещения без агрессивных паров и газов;
температура окружающего воздуха от -10 °С до +55 °С;
верхний предел относительной влажности воздуха 80 % при +25 °С и более низких температурах без конденсации влаги;
 атмосферное давление от 86 до 106,7 кПа.
Схемы подключения МВ110-224.8А
Общий чертеж

Схема подключения термометра сопротивления Схема подключения термоэлектрического преобразователя

Схема подключения активного датчика с выходом в виде напряжения -50…+50 мВ или 0…1 В Схема подключения активного датчика с токовым выходом 0…5 мА, 0…20 мА или 4…20 мА
Установка шунтирующего резистора Rш = 49,9 Ом – обязательна!

Схема подключения датчика положения задвижки резистивного типа Схема подключения дискретных датчиков «сухие контакты»


Статья подготовлена по материалам ООО "ОВЕН".
