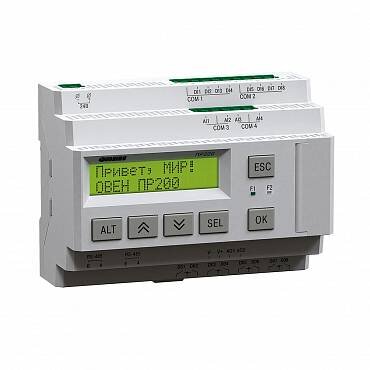

ОВЕН ПР200-24.2.2.0 - программируемое реле с ЖК-дисплеем на 24В= с дискретными и аналоговыми входами и дискретными и аналоговыми выходами

ОВЕН ПР200-24.2.2.0 – это современное программируемое реле, которое оснащено удобным дисплеем и предназначено для решения различных локальных задач автоматизации. Оно находит широкое применение в таких областях, как водоподготовка, водоочистка, вентиляция, отопление и многих других. Этот прибор выпускается в компактном корпусе формата 7 DIN, что позволяет легко интегрировать его в существующие системы управления. Одной из ключевых особенностей программируемого реле ПР200-24.2.2.0 является наличие до 22 каналов ввода и вывода, что обеспечивает высокую гибкость в настройке и управлении различными процессами. Для дальнейшего расширения функциональности предусмотрена возможность подключения дополнительных модулей расширения ПРМ через внутреннюю шину. Это позволяет пользователям адаптировать систему под свои специфические требования, добавляя новые входы и выходы по мере необходимости.

Для интеграции с SCADA-системами и управления внешними устройствами, ОВЕН ПР200 может быть оснащен до двух интерфейсов RS-485. Эти интерфейсы поддерживают протоколы Modbus RTU и Modbus ASCII, что делает его совместимым с множеством других устройств и систем. Это особенно важно для промышленных приложений, где требуется надежная и быстрая связь между различными компонентами системы. Программирование алгоритмов для работы реле осуществляется пользователем на языке функциональной блочной диаграммы (FBD). Для этого разработана бесплатная среда программирования Owen Logic, которая интуитивно понятна и удобна в использовании. Пользователи могут легко создавать и редактировать алгоритмы, а затем загружать их в устройство с помощью кабеля miniUSB, который входит в комплект поставки.

Кроме того, стоит отметить, что ОВЕН ПР200 обладает высокой надежностью и стабильностью в работе, что делает его идеальным выбором для длительной эксплуатации в условиях, требующих постоянного контроля и автоматизации процессов. Благодаря своим характеристикам, этот прибор может значительно повысить эффективность работы систем, в которых он используется, и снизить затраты на обслуживание. В итоге, ОВЕН ПР200 – это мощное решение для автоматизации, которое отвечает современным требованиям и стандартам.

Основные свойства:

Корпус: 7 DIN.
Каналы ввода/вывода: до 22 ( 8xDI (тип Р), 4xAI (4-20 мА, 0-10 В, 0-4000 Ом), 8xDO (тип Р), 2xAO (4-20мА)
Расширение: Возможность подключения дополнительных модулей расширения ПРМ по внутренней шине.
Интерфейсы: Поддержка до двух интерфейсов RS-485, работающих с протоколами Modbus RTU/ASCII.

Область применения:

Управление системами водоснабжения и водоподготовки.
Управление системами отопления и подпитки.
Контроль дренажных систем.
Управление освещением как внутри зданий, так и на улице.
Автоматизация работы технологического оборудования (насосы, вентиляторы, компрессоры, прессы).
Управление конвейерными системами.
Контроль подъемников.

Модули расширения:

Функциональные возможности ПР200-24.2.2.0 могут быть дополнены с помощью следующих модулей:

ПР-ИП485 – плата расширения.
ПРМ-X.1 – модуль дискретного ввода-вывода.
ПРМ-X.2 – комбинированный модуль расширения вводов-выводов.
ПРМ-X.3 – модуль аналогового ввода-вывода.

ОВЕН ПР200-24.2.2.0 подходит для создания простых автоматизированных систем управления в промышленности, жилищно-коммунальном хозяйстве и сельском хозяйстве, предоставляя высокую гибкость и возможности в настройке систем управления.

Овен ПР200-24.2.2.0 имеет на борту 8 дискретных входов для подключения сигналов 24 В=. Подача на дискретные входы 220 В≈ переменного тока не допускается, 4 аналоговых входа для подключения датчиков 4-20 мА, 0-10В, 0-4000 Ом. 8 дискретных выходов до 5А при 220В~ и 2 аналоговых выхода по току 4-20мА, 2 интерфейса RS-485. Сетевое питание ПР200-24.2.2.0 осуществляется от сети 19…30 В (номинальное 24 В=) постоянного тока.

Программируется на языке функциональных блоков в бесплатном программном обеспечении Owen Logic. Подключение к прибору Овен ПР200-24.2.2.0 для целей программирования осуществляется через кабель MicroUSB, входит в комплект поставки.

Является модификацией программируемого реле ПР200.

Функциональная схема ПР200-24.2.2.0




Функциональная схема ПР200-24.2.2.0

Схемы подключения ПР200-24.2.2.0




Общая схема подключения ПР200

Схемы подключения датчиков

Подключение дискретных датчиков =24 В
с выходом типа «сухой контакт»
Схема подключения к ПР200 трехпроводных дискретных датчиков, имеющих выходной транзистор
p-n-p-типа с открытым коллектором

Схемы подключения к аналоговым входам



Подключение активного датчика
с выходом типа «Ток 4…20 мА»
(к входам I10…I12 аналогично)
Подключение активных датчиков
с выходом типа «Напряжение 0…10 В»
(к входам I10…I12 аналогично)
Подключение сопротивления с диапазоном 0…4000 Ом

Схемы подключения нагрузки



Схема подключения нагрузки
к ВЭ типа Р Схема подключения нагрузки
к ВЭ типа И
