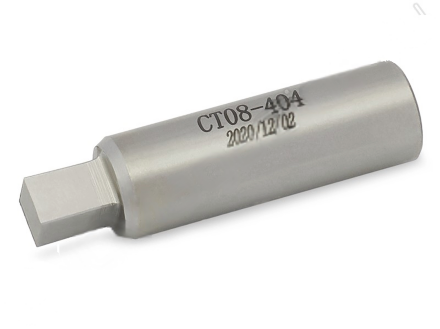

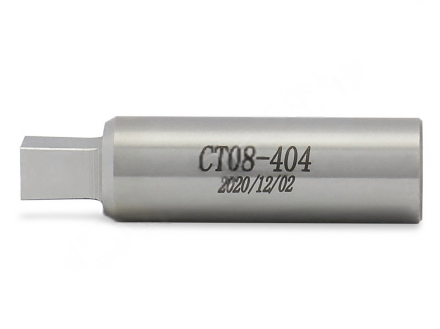

Прошивка ротационная под квадрат KC-CT08-404 HSS

Сменная ротационная прошивка KC-CT08-404 HSS предназначена для изготовления отверстий под квадрат в крепежных изделиях. Модель рассчитана на ротационные головки серии KC-SX/CS/CX08. Размер прошивки KC-CT08, диаметр D — 8, диаметр хвостовой части d — 4 мм, длина L — 30 мм, рабочая длина L1 — 6 мм. Диаметр заготовки S составляет 4 мм, допуск — 0.04/0.06. Исполнение под квадрат выбирают вместо шестигранного по форме требуемого отверстия. Отверстие для прошивки должно быть на 0.1-0.3 мм больше вписанной окружности прошиваемого квадрата, а его глубина — на 40% больше предполагаемой глубины прошивки. Необходимо обеспечить соосность отверстия и оси прошивки. Наконечник из HSS предназначен исключительно для конструкционных и конструкционных легированных сталей твердостью до 200 НВ; обработка нержавеющих и жаропрочных сталей не предусмотрена.
