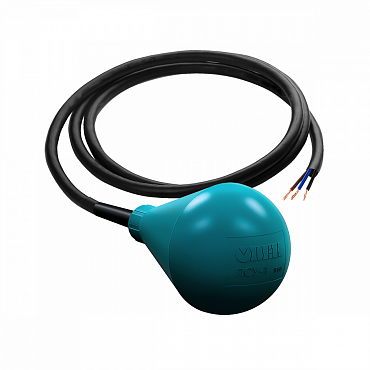

ОВЕН ПСУ-1/20 - подвесной сигнализатор уровня

Сигнализатор уровня ПСУ-1/20 предназначен для контроля уровня жидкостей, безопасных для полипропилена и неопрена, включая с твердыми частицами. ПСУ-1 широко применяется в качестве датчика уровня для канализации и сточных вод в промышленных и коммунальных условиях.


Отличительные особенности
Корпус — химически стойкий полипропилен, кабель — неопрен.
Стандарт защиты от пыли и влаги: IP68.
Рабочая температура: 0 °C до +70 °C.
Доступны модификации с кабелями длиной 5, 10 и 20 метров.

Конструкция. Принцип работы ПСУ-1/20
Сигнализаторы уровня с подвесным креплением включают прочный гибкий кабель и герметичный микропереключатель. Погружаясь в жидкость, корпус ПСУ-1 меняет свое положение, что активирует микропереключатель. Этот компонент открывает или закрывает электрическую цепь, управляя работой устройства (например, насоса или клапана). На схеме показано, как функционирует ПСУ при достижении минимального (1) и максимального (2) уровней.


Применение датчиков уровня ПСУ-1/20
Сигнализаторы уровня ПСУ-1 работают в диапазоне температур от 0 до +70 °C, даже в агрессивных средах. Изделие изготовлено из полипропилена, а кабель - из неопрена. ПСУ-1 применяется для контроля уровня сточных вод и химически агрессивных жидкостей. Использование его в качестве сигнализатора уровня в выгребных ямах и системах канализации эффективно управляет насосом. ПСУ-1 совместим с программируемым реле ПР200 во всех вариантах. Приведены примеры использования ПСУ в управлении насосами.


Срабатывание ПСУ при достижении (1) минимального (сигнал на наполнение) и (2) максимального (сигнал на слив) уровней жидкости


Габаритные чертежи ПСУ-1
