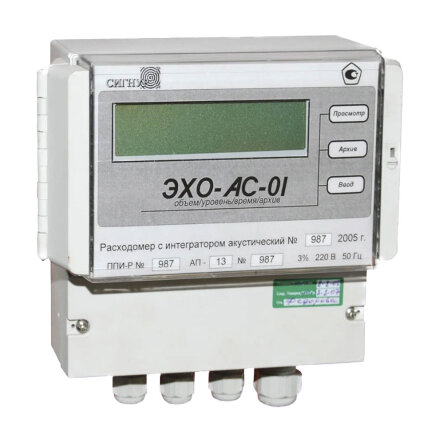

ЭХО-АС-01 - ультразвуковой уровнемер

Назначение уровнемера ЭХО-АС-01

Ультразвуковой уровнемер ЭХО-АС-01 предназначен для бесконтактного автоматического дистанционного измерения уровня жидких сред, в том числе взрывоопасных, агрессивных, вязких, неоднородных, выпадающих в осадок, а также сыпучих материалов с диаметром гранул и кусков от 5 до 300 мм, при температуре контролируемой среды от -30 до +80°С.

Принцип действия уровнемера ЭХО-АС-01 основан на локации уровня звуковыми импульсами, проходящими через газовую среду и отражающимися от границы раздела "газ – измеряемая среда".

Особенности уровнемера ЭХО-АС-01

ЭХО-АС-01 состоит из акустического преобразователя АП и блока измерительного БИ-1 и выпускается в пылеводозащищенном исполнении. АП имеет ряд модификаций для различных условий эксплуатации.

Уровнемер ЭХО-АС-01 имеет жидкокристаллический дисплей, на который выводится следующая информация:

текущие значения измеряемых уровнемером величин:
уровня в процентах и метрах;
объема контролируемого вещества в резервуаре;
расстояния до объекта;
содержимое архивов уровнемера;
диагностические сообщения о неисправностях уровнемера.

Ультразвуковой уровнемер ЭХО-АС-01 имеет релейные выходные сигналы (три пары “сухих” контактов реле), предназначенные для сигнализации верхнего, номинального и нижнего уровней. Возможен вывод информации на компьютер через встроенный интерфейс RS-232 (RS-485).

Для функционирования уровнемера ЭХО-АС-01 акустический преобразователь устанавливается в верхней части резервуара, а электронный блок - в отапливаемом помещении. Преобразователь и блок соединены 5-жильным медным кабелем.
