Описание и характеристики
Описание

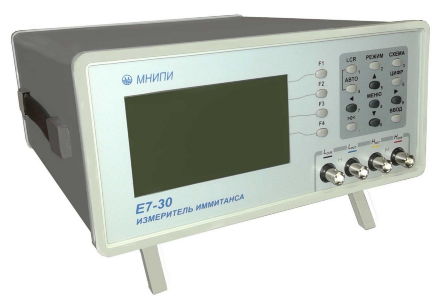

Измеритель иммитанса (RLC) Е7-30 - прецизионный прибор класса точности 0,1 с широким диапазоном рабочих частот 25 Гц - 3 МГц и высокой скоростью измерений до 25 измерений / сек.
Измеряемые параметры: индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp), проводимость (Gp), фактор потерь (D), добротность (Q), модуль комплексного сопротивления |Z| , реактивное сопротивление (Xs), угол фазового сдвига; ток утечки.
Объекты измерения: изолированные и заземленные конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. При наличии соответствующих датчиков прибор может измерять физические величины.
Использование: контроль качества ЭРЭ, аттестация средств измерений и функциональных устройств, нормирование параметров изделий микроэлектроники, полупроводниковых изделий и различных материалов, научные исследования, контроль и управление технологическими процессами.
Характеристики
| Диапазон частот | 25 кГц - 3 МГц |
| Уровень измерительного сигнала | 5 мВ - 1В |
| Напряжение смещения | 0 - 40В |
| Емкость Cs Cp | (10-15...1) Ф |
| Индуктивность Ls Lp | (10-9...104) Гн |
| Активное cопротивление Rs Rp | (10-5...109) Ом |
| Проводимость | (10-11...10) См |
| Угол фазового сдвига комплексного сопротивления | от -90 °С до +90 °С |
| Интерфейс | USB 2.0, RS-232 |
| Формат индикации | 5 десятичных разрядов |
| Габаритные размеры | 270 x 134 x 320 мм |
| Масса | 5 кг |
Комплектация
- Измеритель иммитанса Е7-30
- Устройство присоединительное УП-2
- Устройство присоединительное УП-5
- Кабель интерфейсный
- Кабель RS-232
- Кабель (4 шт.)
- Кабель сетевой
- Вставка плавкая
- Паспорт
- Свидетельство о поверке РБ
- Руководство по эксплуатации
- Индивидуальная упаковка
