Описание и характеристики
Описание

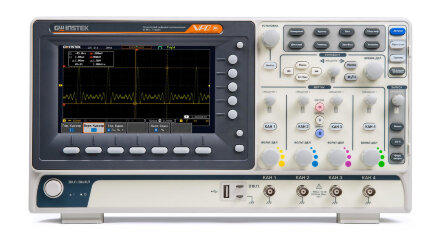

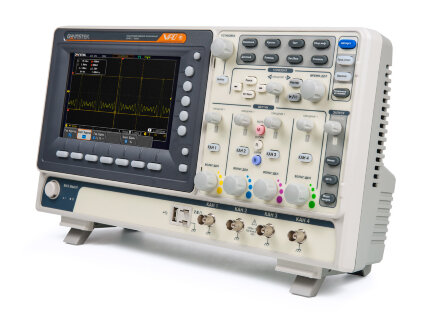

Осциллограф GW Instek GDS-71104B - это 4-канальный цифровой прибор который ориентирован на применение в сервисных центрах и образовательных учреждениях. Модель отлично подходит как для диагностики электрооборудования, так и для учебных изысканий, начального инженерного дизайна и др. Частота дискретизации составляет 250 МГц на каждый канал, а максимальная ширина полосы пропускания равна 100 МГц.
ПРЕИМУЩЕСТВА ОСЦИЛЛОГРАФА GW Instek GDS-71104B
- Длинная память - до 10 MБ на канал
- 8-битное вертикальное разрешение
- Автоматические измерения 36 параметров сигнала, временных задержек
- Установка пользовательских курсоров
- Частотный анализ по методу БПФ
- Математические функции, редактор формул
- Режимы сбора данных - интерполяция, усреднение, детектор пиков, выборка

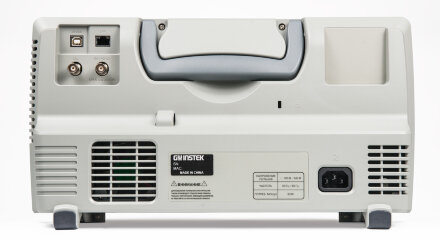

- Порты USB и LAN для подключения к ПК
GW Instek GDS-71104B поддерживает множество режимов запусков развертки, которые можно устанавливать как вручную, так и автоматически. Функция самописца будет полезна для накопления исследовательских данных с целью последующей обработки или анализа. Кроме того, внутренняя память устройства может хранить до 20 профилей пользовательских настроек, за счет чего упрощается проведение разнотипных испытаний и работа нескольких специалистов.
Для отображения данных служит цветной дисплей формата WVGA, информацию с которого комфортно считывать. Технология VPO позволяет максимально приблизить вид осциллограмм, полученных GW Instek GDS-71104B, к аналоговому, что вкупе с растяжкой фрагмента часто требуется при поиске спорадических и небольших по масштабу искажений или помех.
В начале 2020 года производитель опубликовал в свободном доступе новые версии прошивок для всех осциллографов серии 71000B и обновленную версию ПО OpenWave. В список добавленных возможностей входит декодирование и синхронизация протоколов шин CAN/LIN, I2C, UART, SPI, а также режим ПО Continuous для передачи настроек и осциллограмм на ПК в реальном времени, что особенно полезно при демонстрации на внешнем экране в процессе обучения или презентации.
Характеристики
| Тип осциллографа |
Цифровой |
|---|---|
| Число каналов |
4 |
| Полоса пропускания |
100 МГц |
| Сопротивление входа |
1 МОм |
| Максимальная частота дискретизации |
1 ГГц |
| Максимальный объем памяти |
10 мБ |
| АЦП (бит) |
8 |
| Особенности |
Технология VPO - визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана | 50.000 осц./с). Автоматические и курсорные измерения. Режимы растяжки, самописца и XY. Синхронизация по длительности импульса и ТВ. Пиковый детектор (> 10 нс). Математические функции (встроенный редактор формул), БФП (1 кБ). Цифровые фильтры. Память - 24 осциллограммы, 20 профилей. |
| Интерфейс |
USB | LAN |
| Дисплей |
TFT, 17,8, 800х480, 8X10 |
| Масса (кг) |
2,5 |
Комплектация
- Осциллограф GDS-71104B
- Шнур питания
- Пробник GTP-100A -4 4 шт
- Руководство по эксплуатации
- Индивидуальная упаковка
