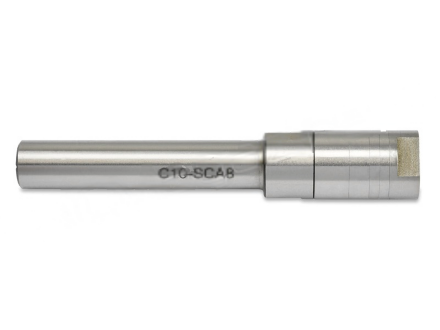

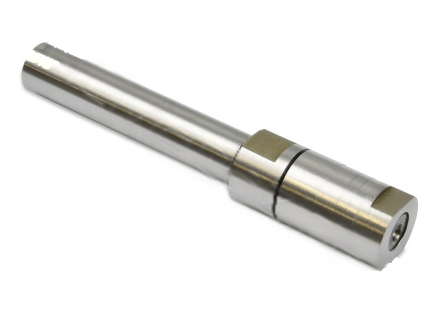

C10-SCA8 патрон для дисковых фрез, цилиндрический хвостовик

Фрезерный патрон CNCM C10-SCA8 предназначен для центрирования и фиксации дисковых фрез. Крутящий момент передаётся при помощи шпонки. Исполнение рассчитано на дисковые фрезы с посадочным диаметром 8 мм и имеет цилиндрический хвостовик типа C10. Диаметр D составляет 14 мм, диаметр d — 8 мм, длина L — 50 мм. Параметры конструкции: L1 — 81.3 мм, L2 — 6.5 мм, L3 — 15 мм, L4 — 9.8 мм, d3 — 14.2 мм, C — 10, резьба T — M8x1.25P. Затяжная гайка и шпонка входят в комплект. Масса патрона — 0.076 кг; габариты в упаковке 9x2x2 см и не являются рабочими размерами изделия.
