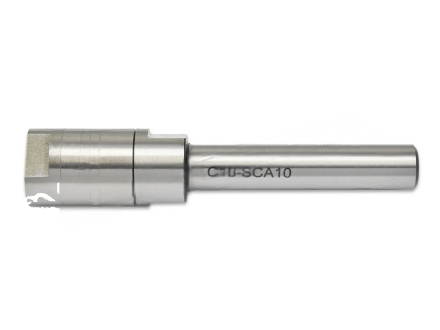

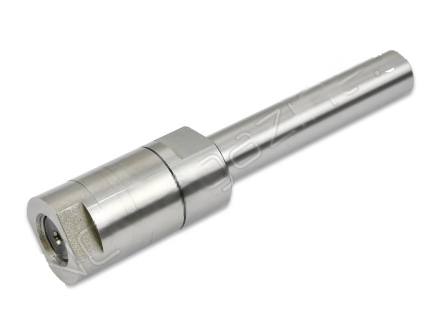

C10-SCA10 патрон для дисковых фрез, цилиндрический хвостовик

Фрезерный патрон CNCM C10-SCA10 предназначен для центрирования и фиксации дисковых фрез. Крутящий момент передаётся при помощи шпонки. Исполнение сочетает цилиндрический хвостовик типа C10 с посадочным диаметром 10 мм, что позволяет отличать его от вариантов C-SCA с другим размером посадки. Диаметр D — 18 мм, диаметр d — 10 мм, длина L — 50 мм. Для данной модификации указаны L1 — 83.5 мм, L2 — 10 мм, L3 — 30 мм, L4 — 10 мм, d3 — 18 мм и C — 10. Резьба T обозначена как M8*1.25P. Затяжная гайка и шпонка входят в комплект. Масса патрона — 0.094 кг. Габариты в упаковке составляют 9x2x2 см и не относятся к рабочим размерам изделия.
