Описание и характеристики

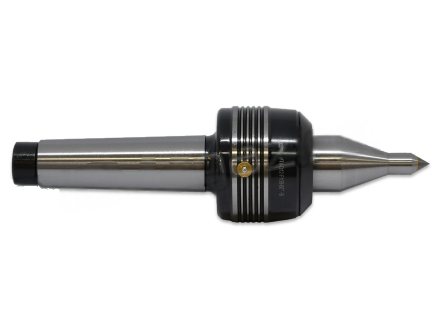

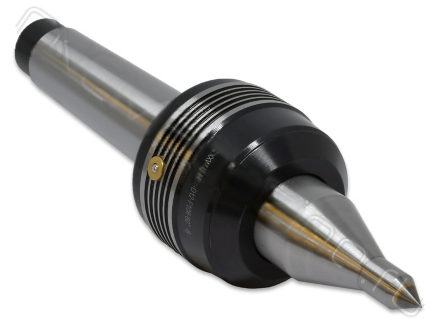

Вращающийся упорный центр CNCM ZXXWHJ-МТ4-D12-F108-60⁰-B предназначен для среднескоростной точной обработки со средней нагрузкой на токарных станках с ЧПУ. Исполнение 4 имеет конус 60⁰, проточенный под 40⁰, и относится к утонченному варианту. Конус Морзе — MT4, максимальные обороты — 1500 об/мин.
Твердосплавный наконечник рассчитан на повышенную износостойкость. Герметичное исполнение с уплотнителем защищает подшипники от пыли и СОЖ. В конструкции применена комбинация двухрядных радиально-упорных шарикоподшипников, упорных шарикоподшипников и двухкомпонентных игольчатых роликоподшипников. Центр обслуживаемый: предусмотрена смазка.
Точность составляет 0.01 мм. Максимальная масса обрабатываемой заготовки и максимальное осевое усилие — по 800 кг, максимальная радиальная нагрузка — 700 кг. Длина центра — 229 мм, масса — 1.700 кг.
Технические характеристики
БрендCNCM
Тип оснасткиЦентры вращающиеся
Конус МорзеMT4
Наружный диаметр D, мм12
Макс. обороты, об/мин1500
Вид центраZXXW-B
ИсполнениеИсп. 4 с конусом 60°, проточенным под 40° (утонченный)
