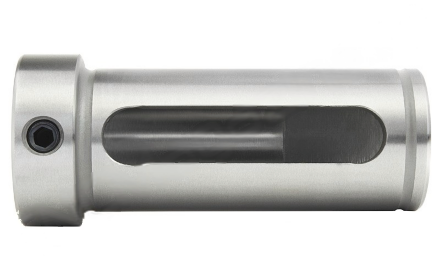

Втулка переходная D32-d20-F2, CNCM 08206

Втулка с прорезями для расточного резца D32-d20-F2 предназначена для инструмента с цилиндрическим хвостовиком диаметром 20 мм и обеспечивает переход на диаметр 32 мм. Она используется для фиксации фрез, сверл и расточных резцов винтами через паз во втулке. Тип исполнения — «цилиндр — цилиндр F2». Наружный диаметр D составляет 32 мм, диаметр D1 — 39 мм, длина L — 75 мм, L1 — 14 мм, а L3 — 60 мм. Для крепления указана гайка M8, исполнение — 2. Прорези и паз определяют способ установки инструмента, поэтому данное исполнение выбирают для хвостовика диаметром 20 мм.
