Описание и характеристики
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | не подлежит внесению в реестр |
| Российская Федерация, АО "РЖД" | не подлежит внесению в реестр |
| Республика Беларусь, Госстандарт | не подлежит внесению в реестр |
| Республика Казахстан, КазИнМетр | не подлежит внесению в реестр |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| не подлежит внесению в реестр | |
Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.
Поверка: невозможна, поскольку не внесено в госреестр СИ РФ.
В процессе эксплуатации твердомеров Вебстер происходит износ различных частей, в первую очередь инденторов.
- Каждый твердомер Вебстер имеет серийный номер, выгравированный на внешней поверхности. Этот номер необходимо указать при заказе запасных частей.
- Индентор твердомера Вебстер периодически должен проверяться на предмет износа при помощи увеличительной лупы. Индентор со следами износа или отклонения от пропорций согласно рисунку должен быть заменён на новое изделие.

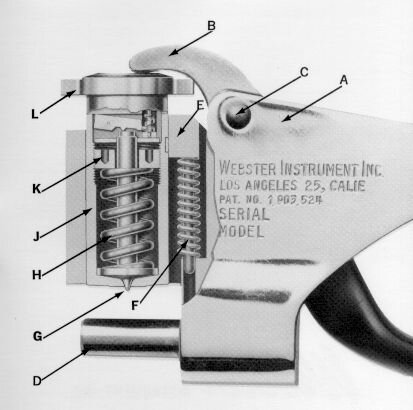

- Для заказа запасных частей твердомера воспользуйтесь рисунком и таблицей.
Пример: у вас твердомер модели В серийный номер 22094 и вам необходимо заказать 2 новых индентора (обозначены буквой G на рисунке) и 1 пружину нагружения (обозначена буквой H на рисунке). Заявка: "Для твердомера Вебстер тип В серийный номер 22094 прошу поставить следующие запасные части: 116 в количестве 2 шт, 110-В в количестве 1 шт."
| Запасные части для твердомеров Вебстер (Webster) | |||||
| №-хх и ($-хх) запчасти для Модели | |||||
| B | B-75 | BB-75 | |||
| A | Корпус (Frame) | 103 ($632,5) | 103 ($632,5) | 103 ($632,5) | |
| B | Рукоятка (Handle) | 104 ($253) | 104 ($253) | 104 ($253) | |
| C | Осевой винт (Pivot Screw) | 108 ($41,5) | 108 ($41,5) | 108 ($41,5) | |
| D | Опора (Anvil) | 107 ($35) | 107 ($35) | 107 ($35) | |
| E | Оправа (Housing Key) | 112 ($58) | 112 ($58) | 112 ($58) | |
| F | Возвратная пружина (Return Spring) | 111 ($10,5) | 111 ($10,5) | 111 ($10,5) | |
| G | Индентор (Penetrator) | 116 ($185) | 117 ($185) | 117 ($185) | |
| H | Нагружающая пружина (Load Spring) | 110-B ($34,5) | 110 ($30) | 110-B ($34,5) | |
| J | Оправа пружины (Penetrator Housing) | 118 ($287,5) | 118 ($287,5) | 118 ($287,5) | |
| K | Регулировочная гайка (Adjusting Nut) | 106 ($24) | 106 ($24) | 106 ($24) | |
| L | Индикаторное устройство в сборе (Dial Indicator Assembly) | 125-B ($851) | 125-B ($851) | 125-B ($851) | |
| Твердомер Вебстер (HW) | Диапазон измерений, шкала Роквелл | Погрешность, шкала Вебстер | Диапазон толщины контролируемого изделия, мм | Габариты, мм | Вес, кг |
| модель В | 25-110 HRE | +/- 0,5 HW | 0,8-6,0 | 330x255x150 | 0,5 |
| модель В75 | 20-100 HRB | +/-0,5 HW | 0,8-6,0 | 330x255x150 | 0,5 |
| модель ВВ75 | 18-100 HRE | +/-0,5 HW | 0,8-6,0 | 330x255x150 | 0,5 |
