Описание и характеристики
Описание

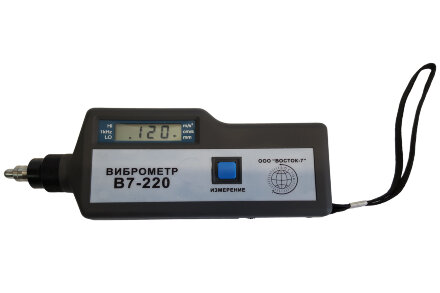

Виброметр ВОСТОК-7 В7-220 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, а также имеет возможность замера температуры объекта тестирования (диапазон -20…+400 0С) и наушников-стетоскопа к прибору для прослушивания звука вибрации с переключением селектора диапазона на высокую и низкую частоту. Прибор оснащён внутренним датчиком с возможностью подключения дополнительного выносного датчика (поставляется только вместе с заказанным измерительным блоком), имеется короткий щуп для измерений на высоких частотах и дополнительно можно заказать длинный щуп для измерений в диапазоне низких частот от 10 Гц до 1 кГц.
Принцип действия виброметров основан на преобразовании механических колебаний в электрический сигнал с помощью пьезоэлектрического датчика ускорений, с последующей обработкой полученных данных. Виброметры состоят из выносного датчика ускорений, соединённого с измерительным блоком с помощью кабеля. Измерительный блок принимает и обрабатывает электрический сигнал, поступающий от датчика, соответствующий величине виброускорений, и производит одинарное или двойное интегрирование для измерений виброскорости и виброперемещений.
Виброметр позволяет измерять амплитудное значение виброускорения, среднее квадратическое значение (СКЗ) виброскорости и размах виброперемещений.
ПРЕИМУЩЕСТВА ВИБРОМЕТРА ВОСТОК-7 В7-220
- Обеспечивает быстрое измерение параметров вибрации работающего оборудования
- Используется для быстрой проверки параметров вибрации и балансировки подшипников качения и зубчатых передач
- Алюминиевый корпус прибора

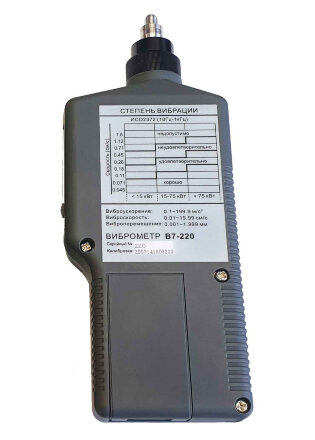

- Справочная таблица с обозначением классов вибраций механизмов на тыльной стороне прибора
- Дисплей 3,5" LCD с интервалом обновления 0,5 секунды
- Функция фиксации измерения в течение 40 секунд
- Около 5-ти часов непрерывной работы
- Функция автоотключения
- Ремешок на запястье – для комфортной работы и защиты от падений
Характеристики
Наименование характеристики | Значение |
|
В7-357 |
В7-220 |
|
Диапазон измерений СКЗ виброскорости, мм/с |
от 0.1 до 800 |
от 0.1 до 199.9 |
Диапазон измерений размаха виброперемещений, мм |
от 0.001 до 10 |
от 0.001 до 1.999 |
Диапазон измерений амплитуд виброускорений, м/с2 |
от 0.1 до 392 |
от 0.1 до 199.9 |
Диапазон частот при измерениях: -виброскорости, Гц -виброперемещений, Гц -виброускорений, Гц |
от 10 до 1000 от 10 до 500 от 10 до 10000 |
от 5 до 1000 от 5 до 500 от 5 до 15000 |
Пределы допускаемой относительной погрешности измерений СКЗ виброскорости, % |
±10 (в диапазоне частот от 10 до 20 Гц) ±5 (в диапазоне частот св. 20 до 1000 Гц) |
±10 (в диапазоне частот от 5 до 20 Гц) ±5 (в диапазоне частот св. 20 до 1000 Гц) |
Пределы допускаемой относительной погрешности измерений амплитуды виброускорений, % |
±10 (в диапазоне частот от 10 до 20 Гц) ±5 (в диапазоне частот св. 20 до 10000 Гц) |
±10 (в диапазоне частот от 5до 20 Гц) ±5 (в диапазоне частот св. 20 до 15000 Гц) |
Пределы допускаемой относительной погрешности измерений размаха виброперемещений, % |
±10 (в диапазоне частот от 10 до 20 Гц) ±5 (в диапазоне частот св. 20 до 500 Гц) |
±10 (в диапазоне частот от 5 до 20 Гц) ±5 (в диапазоне частот св. 20 до 500 Гц) |
Наименование характеристики | Значение |
|||
В7-317/В7-327 |
В7-337 |
В7-357 |
В7-220 |
|
Диапазон индицируемых скоростей вращения, об/мин |
- |
- |
от 30 до 300000 |
- |
Диапазон индицируемых собственных частот, Гц |
- |
- |
от 0,5 до 5000 |
- |
Дисплей |
1.5” |
3.5 |
3.5” |
1.5” |
Память |
- |
+ |
+ |
- |
Возможность использования щупа |
- |
+ |
+ |
+ |
Возможность использования датчика температуры и стетоскопа (погрешность 1%, дискретность 1 0С) |
- |
- |
- |
+ |
Напряжение питания от источника постоянного тока, В | 12 |
|||
Потребляемая мощность, Вт, не более | 1 |
|||
Габаритные размеры, мм, не более: длина; ширина; высота |
150 23 18 | 178 78,5 28 |
185 68 30 |
|
Масса, г, не более |
56 | 230 |
200 |
|
Условия эксплуатации: температура окружающей среды, ºС относительная влажность, %, не более | от +15 до +35 98 |
|||
Время наработки на отказ, ч, не менее | 10000 |
|||
Средний срок службы, лет | 10 |
|||

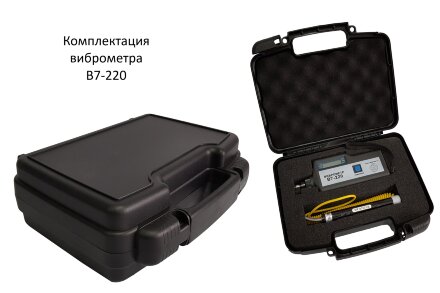

Комплектация
- Виброметр В7-220 (без батарейки Крона LR61/6F22)
- Встроенный датчик и щупом коротким для измерений на высоких частотах
- Упаковочный кейс
- Руководство по эксплуатации
- Индивидуальная упаковка
Дополнительная комплектация

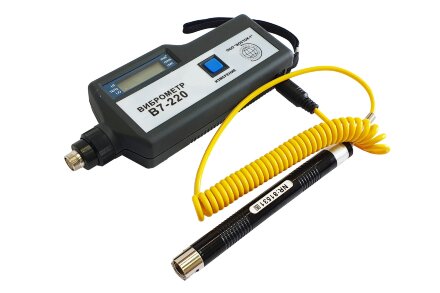

- Выносной датчик измерения температуры (термопара тип К,диапазон -20…+4000С) с кабелем
- Щуп длинный для измерений в диапазоне низких частот от 10 Гц до 1 кГц
- Магнитное основание с резьбой М5
- Наушники-стетоскоп 2B 10кОм
