Описание и характеристики
Основные сведения о мере шероховатости поверхности В7-МШ, параметр Ra 1,6 мкм
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 79910-20 |
| Российская Федерация, ОАО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КТРМ | |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
*Разряд мере: рабочий эталон 1-го разряда, 2-го или 3-го присваивается в соответствии с разрядом по Государственной поверочной схеме для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утверждённой приказом Росстандарта 06 ноября 2019 г. №2657 при первичной поверке в зависимости от действительного значения погрешности. Разряд мере шероховатости поверхности В7-МШ присваивается поверителем по полученному в результате поверки значению относительной погрешности воспроизведения параметра Ra (∆0), % в соответствии с поверочной схемой. На практике мерам шероховатости поверхности В7-МШ, в основном, присваивается 2-й разряд, часто присваивается 1-й разряд, а 3-й разряд присваивался лишь единожды за 7 лет.
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ.
Меры шероховатости поверхности В7-МШ Ra 1,6 мкм предназначены для передачи размера единицы длины в области измерений параметра шероховатости Ra и проведения поверки (калибровки) приборов, предназначенных для измерений параметров шероховатости, как контактных, так и бесконтактных. На мерах шероховатости поверхности В7-МШ могут быть определены и другие высотные и шаговые параметры: Rz, Rmax, Sm, S и пр. Применяются в лабораторных и цеховых условиях в различных отраслях промышленности.
ОПИСАНИЕ.
Меры шероховатости поверхности В7-МШ Ra 1,6 мкм представляют собой пластинки из ПВХ, на которых методом масочного травления сформирован периодический трапецеидальный профиль. Пластинки вклеены в пластиковое прозрачное основание.
По заказу меры могут поставляться в установочных рамках с выемкой, конструкция которых позволяет использовать меры при поверке приборов, не вынимая их из рамки и устанавливать прибор для измерения шероховатости контактного типа так, чтобы игла щупа перемещалась поперёк профиля рабочей области меры
Меры шероховатости изготавливаются из оптического стекла с высокой твёрдостью, высокой точностью стандартизированного значения шероховатости, с высокой стойкостью к царапинам и истиранию – имеют более длительный срок службы в сравнении с мерами шероховатости из металла. Соответствие стандартам GB/T19067.1-2003 и ISO5436-1:2000.
ПОРЯДОК РАБОТЫ.
1. Выдержать меры в закрытом футляре в течение времени, необходимом для устранения возможного образования конденсата.
2. Открыть футляр, достать из пакета меру, положить её на рабочий стол. В случае если на мере имеются только частицы пыли, убрать их с поверхности меры струёй чистого сухого воздуха. При загрязнении допускается очистка ватным тампоном: его надо слабо смочить чистым медицинским этиловым спиртом 95%, протереть им пластинку, и напоследок провести тампоном по поверхности меры от края до края с легким нажимом и малой скоростью так, чтобы за ним не осталось капелек спирта или разводов.
3. В соответствии с эксплуатационными документами поверяемого средства измерений установить в него (для бесконтактного типа) или в специальную рамку (для контактного типа – рамка поставляется дополнительно по заказу) меру и выполнить необходимые операции по поверке (калибровке) средства измерения.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ.
Техническое обслуживание осуществляется только при загрязнении мер, в соответствии с пунктом 2.

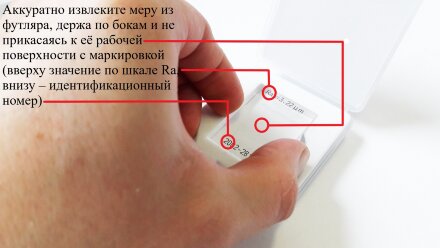

При обращении с мерами беречь их от ударов ввиду хрупкости пластинки. Работать в перчатках, при вынимании мер из футляра не касаться рабочей поверхности. Не смачивать рабочую поверхность мер жидкостями за исключением случаев по п. 2.
МЕТОДЫ И СРЕДСТВА ПОВЕРКИ.
Поверка мер шероховатости поверхности В7-МШ Ra 1,6 мкм осуществляется в соответствии с документом по поверке МП 203-27-2020 «Меры шероховатости поверхности «В7-МШ». Методика поверки», утверждённому ФГУП «ВНИИМС» 14 июля 2020 г.
Интервал между поверками– 2 года.
Организации, осуществляющие поверку мер шероховатости: Москва (ФГУП "ВНИИМС", ФБУ "РОСТЕСТ-МОСКВА") Санкт-Петербург (ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"), Новосибирск (ФБУ "НОВОСИБИРСКИЙ ЦСМ"), Саратов (ФГУП "НПЦАП" - "ПО "Корпус").
МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ, ХРАНЕНИЕ.
Маркировка мер должна содержать номинальное значение одного или нескольких метрологических параметров и наименование средства измерений, название изготовителя и заводской номер, на футляре логотип производителя и наименование средства измерений.
Транспортирование и хранение мер производится по ГОСТ 13762-86 «Средства измерений и контроля линейных и угловых размеров. Маркировка, упаковка, транспортирование и хранение».
ГАРАНТИЯ, ИЗГОТОВИТЕЛЬ, ДАТА ВЫПУСКА.
Изготовитель гарантирует соответствие меры шероховатости поверхности «В7-МШ Ra 1,6 мкм» требованиям технической документации фирмы-изготовителя при соблюдении условий эксплуатации, транспортирования и хранения.
Гарантийный срок эксплуатации – 24 месяца со дня ввода мер в эксплуатацию, а при продаже через розничную сеть – 24 месяца со дня продажи.
<table border="1" cellspacing="0" cellpadding="0">
<tbody>
<tr>
<td>
<p align="center">
<b>Наименование характеристики </b>
</p>
<b> </b>
</td>
<td>
<b> </b>
<p align="center">
<b>
Значение</b>
</p>
</td>
</tr>
<tr>
<td>
<p>
Диапазон номинальных значений параметра Ra, мкм
</p>
</td>
<td>
<p align="center">
от 0,100 до 6,500
</p>
</td>
</tr>
<tr>
<td>
<p>
Предел допускаемой относительной погрешности воспроизведения параметра Ra (∆<sub>0</sub>), %
</p>
</td>
<td>
<p align="center">
3
</p>
</td>
</tr>
<tr>
<td>
<p>
Номинальное значение меры по параметру шероховатости Ra, мкм:
</p>
</td>
<td>
<p align="center">
1,6
</p>
</td>
</tr>
<tr>
<td>
<p>
Пределы допускаемого относительного отклонения параметра Ra от номинального, %
</p>
</td>
<td>
<p align="center">
±25
</p>
</td>
</tr>
<tr>
<td>
<p>
Габаритные размеры меры, мм, не менее
</p>
<p>
- длина
</p>
<p>
- ширина
</p>
<p>
- толщина
</p>
</td>
<td>
<p align="center">
</p>
<p align="center">
30
</p>
<p align="center">
40
</p>
<p align="center">
8
</p>
</td>
</tr>
<tr>
<td>
<p>
Размер рабочей области меры, мм, не менее
</p>
<p>
- длина;
</p>
<p>
- ширина
</p>
</td>
<td>
<p align="center">
17
</p>
<p align="center">
10
</p>
</td>
</tr>
<tr>
<td>
<p>
Габаритные размеры установочной рамки, мм, не более
</p>
<p>
- длина
</p>
<p>
- ширина
</p>
<p>
- толщина
</p>
</td>
<td>
<p align="center">
</p>
<p align="center">
195
</p>
<p align="center">
58
</p>
<p align="center">
10
</p>
</td>
</tr>
<tr>
<td>
<p>
Масса меры, г, не более
</p>
</td>
<td>
<p align="center">
20
</p>
</td>
</tr>
<tr>
<td>
<p>
Масса установочной рамки, г, не более
</p>
</td>
<td>
<p align="center">
270
</p>
</td>
</tr>
<tr>
<td>
<p>
Условия эксплуатации:
</p>
<p>
-диапазон рабочих температур, °С
</p>
<p>
-относительная влажность воздуха (без конденсата), %, не более
</p>
</td>
<td>
<p align="center">
</p>
<p align="center">
от +15 до +25
</p>
<p align="center">
80
</p>
</td>
</tr>
</tbody>
</table> <h3>Комплектность поставки меры шероховатости поверхности В7-МШ, параметр Ra 1,6 мкм</h3>
<table border="1" cellspacing="0" cellpadding="0">
<tbody>
<tr>
<td>
<p align="center">
Наименование
</p>
</td>
<td>
<p align="center">
Обозначение
</p>
</td>
<td>
<p align="center">
Количество
</p>
</td>
</tr>
<tr>
<td>
<p>
Мера шероховатости поверхности
</p>
</td>
<td>
<p align="center">
В7-МШ Ra 1,6 мкм
</p>
</td>
<td>
<p align="center">
1 шт.
</p>
</td>
</tr>
<tr>
<td>
<p>
Установочная рамка с выемкой
</p>
</td>
<td>
<p align="center">
</p>
</td>
<td>
<p align="center">
по заказу
</p>
</td>
</tr>
<tr>
<td>
<p>
Футляр
</p>
</td>
<td>
<p align="center">
</p>
</td>
<td>
<p align="center">
1 шт.
</p>
</td>
</tr>
<tr>
<td>
<p>
Паспорт
</p>
</td>
<td>
<p align="center">
В7-2020.0.00.0.00ПС
</p>
</td>
<td>
<p align="center">
1 экз.
</p>
</td>
</tr>
<tr>
<td>
<p>
Методика поверки
</p>
</td>
<td>
<p align="center">
МП 203-27-2020
</p>
</td>
<td>
<p align="center">
1 экз.
</p>
</td>
</tr>
</tbody>
</table>
