Мера шероховатости поверхности В7-МШ, разряд 1, параметр Ra 0,8 мкм, ГОСТ 8.296-2015, с поверкой Восток-7

Основные сведения о мере шероховатости поверхности В7-МШ, параметр Ra 0,8 мкм

*Разряд мере: рабочий эталон 1-го разряда, 2-го или 3-го присваивается в соответствии с разрядом по Государственной поверочной схеме для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утверждённой приказом Росстандарта 06 ноября 2019 г. №2657 при первичной поверке в зависимости от действительного значения погрешности. Разряд мере шероховатости поверхности В7-МШ присваивается поверителем по полученному в результате поверки значению  относительной погрешности  воспроизведения параметра  Ra (∆₀), % в соответствии с поверочной схемой. На практике мерам шероховатости поверхности В7-МШ, в основном, присваивается 2-й разряд, часто присваивается 1-й разряд, а 3-й разряд присваивался лишь единожды за 7 лет.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ.

Меры шероховатости поверхности В7-МШ Ra 0,8 мкм предназначены для передачи размера единицы длины в области измерений параметра шероховатости Ra и проведения поверки (калибровки) приборов, предназначенных для измерений параметров шероховатости, как контактных, так и бесконтактных. На мерах шероховатости поверхности В7-МШ могут быть определены и другие высотные и шаговые параметры: Rz, Rmax, Sm, S и пр. Применяются в лабораторных и цеховых условиях в различных отраслях промышленности.

ОПИСАНИЕ.

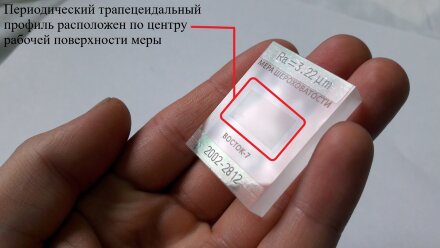

Меры шероховатости поверхности В7-МШ Ra 0,8 мкм представляют собой пластинки из ПВХ, на которых методом масочного травления сформирован периодический трапецеидальный профиль. Пластинки вклеены в пластиковое прозрачное основание.

По заказу меры могут поставляться в установочных рамках с выемкой, конструкция которых позволяет использовать меры при поверке приборов, не вынимая их из рамки и устанавливать прибор для измерения шероховатости контактного типа так, чтобы игла щупа перемещалась поперёк профиля рабочей области меры

Меры шероховатости изготавливаются из оптического стекла с высокой твёрдостью, высокой точностью стандартизированного значения шероховатости, с высокой стойкостью к царапинам и истиранию – имеют более длительный срок службы в сравнении с мерами шероховатости из металла. Соответствие стандартам GB/T19067.1-2003 и ISO5436-1:2000.

ПОРЯДОК РАБОТЫ.

1. Выдержать меры в закрытом футляре в течение времени, необходимом для устранения возможного образования конденсата.

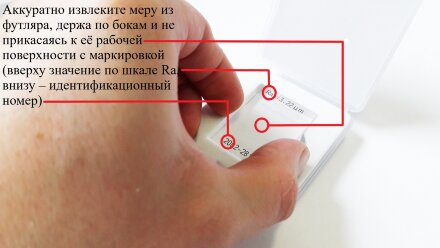

2. Открыть футляр, достать из пакета меру, положить её на рабочий стол. В случае если на мере имеются только частицы пыли, убрать их с поверхности меры струёй чистого сухого воздуха. При загрязнении допускается очистка ватным тампоном: его надо слабо смочить чистым медицинским этиловым спиртом 95%, протереть им пластинку, и напоследок провести тампоном по поверхности меры от края до края с легким нажимом и малой скоростью так, чтобы за ним не осталось капелек спирта или разводов.

3. В соответствии с эксплуатационными документами поверяемого средства измерений установить в него (для бесконтактного типа) или в специальную рамку (для контактного типа – рамка поставляется дополнительно по заказу) меру и выполнить необходимые операции по поверке (калибровке) средства измерения.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ.

Техническое обслуживание осуществляется только при загрязнении мер, в соответствии с пунктом 2.

При обращении с мерами беречь их от ударов ввиду хрупкости пластинки. Работать в перчатках, при вынимании мер из футляра не касаться рабочей поверхности. Не смачивать рабочую поверхность мер жидкостями за исключением случаев по п. 2.

МЕТОДЫ И СРЕДСТВА ПОВЕРКИ.

Поверка мер шероховатости поверхности В7-МШ Ra 0,8 мкм осуществляется в соответствии с документом по поверке МП 203-27-2020 «Меры шероховатости поверхности «В7-МШ». Методика поверки», утверждённому ФГУП «ВНИИМС» 14 июля 2020 г.

Интервал между поверками– 2 года.

Организации, осуществляющие поверку мер шероховатости: Москва (ФГУП "ВНИИМС", ФБУ "РОСТЕСТ-МОСКВА") Санкт-Петербург (ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"), Новосибирск (ФБУ "НОВОСИБИРСКИЙ ЦСМ"), Саратов (ФГУП "НПЦАП" - "ПО "Корпус").

МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ, ХРАНЕНИЕ.

Маркировка мер должна содержать номинальное значение одного или нескольких метрологических параметров и наименование средства измерений, название изготовителя и заводской номер, на футляре логотип производителя и наименование средства измерений.

Транспортирование и хранение мер производится по ГОСТ 13762-86 «Средства измерений и контроля линейных и угловых размеров. Маркировка, упаковка, транспортирование и хранение».

ГАРАНТИЯ, ИЗГОТОВИТЕЛЬ, ДАТА ВЫПУСКА.

Изготовитель гарантирует соответствие меры шероховатости поверхности «В7-МШ Ra 0,8 мкм» требованиям технической документации фирмы-изготовителя при соблюдении условий эксплуатации, транспортирования и хранения.

Гарантийный срок эксплуатации – 24 месяца со дня ввода мер в эксплуатацию, а при продаже через розничную сеть – 24 месяца со дня продажи.
