Описание и характеристики
Описание

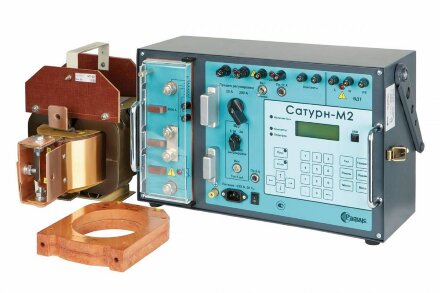

Сатурн-М3 — устройство для проверки выключателей с номинальным током до 800 А. Устройство Сатурн-М3 дополнительно к возможностям устройства «Сатурн-М2» позволяет проверять выключатели с номинальным током до 800 А.
Устройство Сатурн-М3 состоит из блока «Сатурн-М2», нагрузочного (НТ-12) и измерительного (ТМ-0,66-Р5) трансформатора.
Комплектные испытательные устройства Сатурн-М2 и Сатурн-М3 предназначены для проверки характеристик автоматических выключателей переменного тока с электромагнитными, тепловыми, полупроводниковыми и электронными расцепителями на местах их установки, а также в лабораториях путем регулировки тока, протекающего через проверяемый автоматический выключатель, измерения времени и действующего значения тока в момент срабатывания автомата.
Устройства Сатурн-М2 и Сатурн-М3 могут быть использованы для проверки отдельных типов релейной защиты.
Устройство Сатурн-М3 состоит из блока Сатурн-М2, нагрузочного и измерительного трансформатора. Устройство предназначено для проверки выключателей с номинальным током до 800 А.
По условиям эксплуатации устройства удовлетворяют требованиям к группе 3 по ГОСТ 22261-94 с диапазоном рабочих температур от -10 до +40 °C.
ФУНКЦИИ УСТРОЙСТВА ДЛЯ ПРОВЕРКИ ВЫКЛЮЧАТЕЛЕЙ САТУРН-М3
- Проверка характеристик автоматических выключателей, подключенных непосредственно к электросети, путем создания искусственного замыкания за местом установки проверяемого выключателя, регулирование значения тока короткого замыкания, измерение времени отключения выключателя и эффективного значения тока в момент отключения
- Проверка характеристик подключенных непосредственно к электросети выключателей, управляемых дифференциальным током, путем создания искусственного канала тока утечки за местом установки проверяемого аппарата, регулирование значения тока утечки, измерение времени отключения выключателя и эффективного значения тока в момент отключения
- Выдача и измерение регулируемого тока
- Автоматический контроль работоспособности основных узлов устройства при включении питания
- Накопление и хранение в памяти устройства информации о результатах испытаний
- Передача накопленной информации на РС для оформления отчетов
Характеристики
| Параметр | Значения |
| Независимые каналы проверки | |
| Канал 1 | Канал проверки характеристик расцепителей автоматических выключателей (АВ) |
| Канал 2 | Канал проверки характеристик выключателей, управляемых дифференциальным током (ВДТ) |
| Регулировка тока короткого замыкания | |
| Канал 1 | |
| При подключении проверяемого выключателя к сети переменного тока 220/380 В, сопротивлении цепи не более 0,1 Ом | 25...2000 А |
| При проверке АВ через встроенный нагрузочный трансформатор, на выходе 20/200 А | Переменный ток на нагрузку |
| - сопротивление цепи не более 0,5 Ом | 0,2...20 А |
| - сопротивление цепи не более 0,015 Ом | 2,5...200 А |
| Канал 2 | |
| В диапазоне 0,1 А | |
| - переменного синусоидального тока | 1...100 мА |
| - пульсирующего тока при угле задержки α = 0 эл. град | 1...70 мА |
| -пульсирующего тока при угле задержки α = 90 эл. град | 1...50 мА |
| -пульсирующего тока при угле задержки α = 135 эл. град | 1...20 мА |
| В диапазоне 2А | |
| - переменного синусоидального тока | 0,02...2 А |
| - пульсирующего тока при угле задержки α = 0 эл. град | 0,02...1,4 А |
| -пульсирующего тока при угле задержки α = 90 эл. град | 0,02...0,5 А |
| -пульсирующего тока при угле задержки α = 135 эл. град | 0,02...0,4 А |
| С трансформатором НТ-12 | |
| На выходе нагрузочного трансформатора | 120...10000 А |
| Диапазоны измерения силы переменного тока в канале 1 | |
| С встроенным измерительным трансформатором тока | 0,025...25 А 0,25...250 А 2,5...2500 А |
| С внешним измерительным трансформатором тока | 0,01...99,99 кА |
| Диапазоны измерения силы переменного и постоянного пульсирующего тока на выходе канала 2 | |
| 0,0001...0,1 А 0,02...2,0 А |
|
| Пределы основной приведенной погрешности измерений силы тока | |
| На выходе канала 1 во всех диапазонах измерения при времени измерения не менее 0,02 с, не более | ±(1,5 % + 3 ед. мл. разр.) |
При использовании внешнего измерительного трансформатора тока(ТТ)при времени измерения не менее 0,02 с, не более |
±(1,5 % + погрешность ТТ+ 3 ед. мл. разр.) |
| Синусоидального тока на выходе канала 2 во всех диапазонах измерения при времени измерения не менее 0,02 с, не более | ±(0,5 %+ 3 ед. мл. разр.) |
| Постоянного пульсирующего тока на выходе канала 2 во всех диапазонах измерения при времени измерения не менее 0,02 с, не более | ±(1,5 + 3 ед. мл. разр.) |
| Диапазон задания длительности протекания тока | |
| 0,02...7200 сек | |
| Диапазоны измерения времени срабатывания | |
| 0,02...7200 сек 0,001...0,999 сек 1,0...99,99 сек 1...7200 сек |
|
| Пределы допустимой абсолютной погрешности измерений времени | |
| Для величин менее 1 с при определении момента срабатывания проверяемого автомата по изменению состояния контактов | ±0,01 с |
| Для величин менее 1 с при определении момента срабатывания проверяемого автомата по пропаданию напряжения питания или пропаданию тока | ±0,02 с |
| Пределы основной относительной погрешности измерений времени | |
| При измерении величин от 1 до 100 с | ±(1 % + 3 ед. мл. разр.) |
| При измерении величин более 100 с | ±(2 % + 3 ед. мл. разр.) |
| Пределы дополнительной погрешности измерений, вызванной изменением температуры на каждые 10 сек | |
| Тока в канале 1 | ±0,5 % |
| Тока в канале 2 | ±0,2 % |
| Максимальная продолжительность непрерывной работы под нагрузкой в зависимости от протекающего тока | |
| Ток, А 100 200 300 500 800 1000 1500 2000 4000 8000 10000 |
Продолжительность непрерывной работы, с Непрерывно Непрерывно Непрерывно Непрерывно 120 80 35 20 5 1,2 0,8 |
| Допустимая продолжительность непрерывной работы блока при работе через внутренний трансформатор | |
| При установке переключателя «Предел регулировки» в положении «20 А» при токе 20 А не более 60 секунд, при токе 6 А | Непрерывно |
| При установке переключателя «Предел регулировки» в положении «200 А» при токе 200 А не более 5 секунд, при токе 25 А | Непрерывно |
| Регулировка тока в канале 1 осуществляется за счет задания требуемого значения тока, либо задания части от максимального значения диапазона регулирования тока (α), выраженной в % | |
| Диапазон задания α при питании проверяемого автомата от сети, % | От 1 до 100 |
| Диапазон задания при питании проверяемого автомата через встроенный трансформатор, % | От 15 до 100 |
| Минимальный шаг изменения α, % | 0,5 |
| Диапазон задания приращения регулировки (Δ), % | От 0,5 до 10 |
| Общие характеристики | |
| Класс проверяемых ВДТ | АС, А |
| Номинальный ток проверяемых ВДТ, мА | 6; 10; 30; 100; 300; 500 |
| На выходе канала 2 формируется | Синусоидальный ток Постоянный пульсирующий ток Пульсирующий ток с постоянной составляющей табилизированного тока 6 мА Постоянный пульсирующий ток с заданным углом задержки тока |
| Угол задержки постоянного пульсирующего тока, ° | 0, 90, 135 |
| Электрическое сопротивление изоляции между гальванически развязанными цепями и корпусом, МОм, не менее | 20 |
| Наработка на отказ, час не менее | 10000 |
| Время установления рабочего режима, мин | 10 |
| Электрическое питание | Сеть переменного тока 220В/50 Гц |
| Диапазон допустимого напряжения питания, В | 187...242 |
| Продолжительность непрерывной работы в режиме готовности, час | 8 |
| Габаритные размеры блока Сатурн-М2 (без ручки) не превышают, мм | 490 х 300 х 230 |
| Масса блока не превышает, кг | 18 |
Комплектация
- Блок Сатурн-М2
- Трансформатор нагрузочный НТ-12
- Измерительный трансформатор тока ТМ-0,66-Р5
- Резистор согласующий
- Комплект гибких соединителей №2
- Паспорт
- Методика поверки
- Сумка
- Руководство по эксплуатации
- Индивидуальная упаковка
