Описание и характеристики
Описание
Устройство дистанционного поджига термосмеси УДП-М предназначено для дистанционной инициализации процесса термитной приварки катодно-дренажных выводов электрохимзащиты на действующих магистральных нефте-газопроводах, путем поджига термосмеси в разовой тигель-форме или многоразовой графитной тигель-форме и огнепроводного шнура стержней ЭХЗ-1150 и ЭХЗ-1152.
УДП-М гарантирует безопасность персонала при проведении сварочных работ.
Устройство дистанционного поджига УДП-М включает в себя радиопередатчик и радиоприемник-коммутатор, управляемые встроенным микроконтроллером, осуществляющим кодирование и декодирование 16-битной импульсной последовательности, что обеспечивает защиту входного сигнального канала от помех. Передатчик инициирует подачу сигнала в виде 3-значной кодовой последовательности "123" с помощью 3 кнопок, расположенных на его панели. Кодовая комбинация позволяет предотвратить ошибочный или случайный поджиг термосмеси или стержня ЭХЗ.
Передатчик излучает уникальную импульсную последовательность радиосигналов после ввода кодовой комбинации в течение 5с. Сигнал принимается и декодируется приемником, который подключает встроенный аккумулятор на нагрузку на время 5 сек. Нагрузкой служит электротермоподжиг, вставленный в тигель-форму с термосмесью, или нагреватель огнепроводного шнура. Поджиг термосмеси происходит в разовой или многоразовой графитной тигель-форме.
ПРЕИМУЩЕСТВА УСТРОЙСТВА ДИСТАНЦИОННОГО ПОДЖИГА ТЕРМОСМЕСИ УДП-М
- Небольшой вес
- Высокий уровень заряда аккумулятора - до 700 циклов срабатывания
- Защита от несанкционированного поджига при помощи уникального для каждого изделия специального кода)
- Изолированные контакты в присоединении электротермоподжига
- Эргономичный кейс
Характеристики
| Дальность действия, м | 300 (в открытом пространстве в условиях прямой видимости) |
| Рабочая частота передатчика, МГц | 433,92 |
| Мощность излучения передатчика, мВт, не более | 10 |
| Питание приемника-коммутатора | 4 аккумулятора емкостью 2500 мАч общ. напряжением 12-16В |
| Питание передатчика | батарея литий-тионилхлоридных элементов питания емкостью 1200 мАч типоразмера «КРОНА» общ. напряжением 9-11 В |
| Количество циклов срабатывания без заряда аккумуляторов, не менее | 700 |
| Допустимый ток нагрузки, А, не более | 1,5 |
| Габариты кейса, мм | 350х300х130 |
| Вес комплекта, кг | 2,5 |
Комплектация
- Приемник
- Передатчик
- Зарядное устройство со встроенным жгутом проводов с разъемом для зарядки аккумуляторов

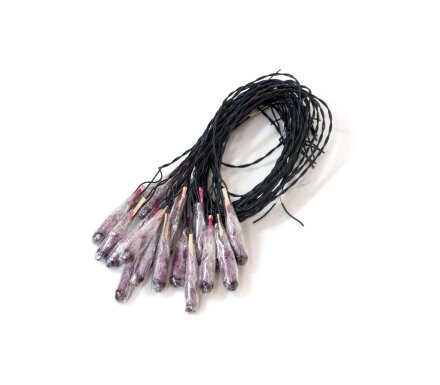

- Электротермоподжиг
- Соединительные провода для подключения электротермоподжига

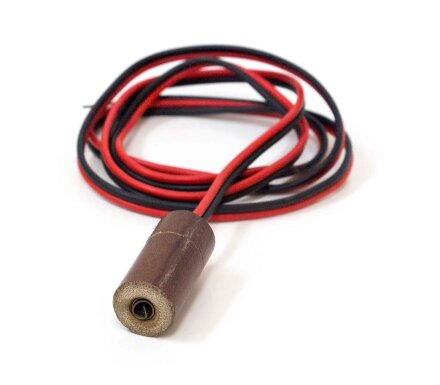

- Провод с нагревателем для поджига шнура огнепроводного
- Адаптер для зарядного устройства
- Сумка
- Руководство по эксплуатации
- Индивидуальная упаковка
