Описание и характеристики
Описание

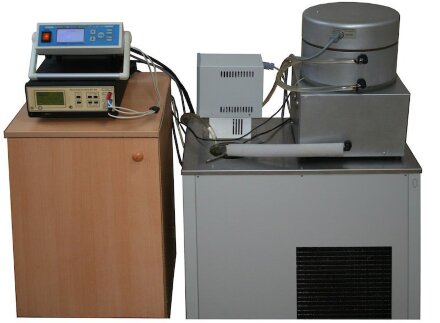

Установка теплометрическая Стройприбор РГ-ПТП.01 предназначена для поверки (калибровки) датчиков и измерителей плотности теплового потока, работающих на принципе дополнительной (вспомогательной) стенки, методом прямых измерений теплового потока в условиях стационарного теплового режима.
Создание и автоматическое поддержание стационарного и равномерного теплового потока заданной плотности в теплометрическом блоке обеспечивается за счет поддержания постоянной разницы температур верхнего нагревателя, температура которого задается и стабилизируется блоком управления, и нижнего холодильника, температура которого определяется теплоносителем, циркулирующим от термостата (поставляется по спецзаказу). Площадь рабочей зоны теплометрической камеры позволяет поверять одновременно до 18 датчиков теплового потока.
УСЛОВИЯ ЭКСПЛУАТАЦИИ УСТАНОВКИ ТЕПЛОМЕТРИЧЕСКОЙ СТРОЙПРИБОР РГ-ПТП.01:
− температура окружающего воздуха (от 18 до 23 °С);
− верхнее значение относительной влажности 80%;
− диапазон атмосферного давления от 84 до 106.7 кПа.
С 2014 года установка теплометрическая Стройприбор РГ-ПТП.01 успешно эксплуатируется в Центрах стандартизации и метрологии Челябинска, Новосибирска, Тюмени, Москвы (Ростест), Омска, Самары, Барановичей (Беларусь), РУП Белгим (Беларусь).
Характеристики
| Наименование характеристик | РГ-ПТП.01 | |
| Диапазон задания и измерений поверхностной плотности теплового потока в теплометрической камере, Вт/м2 | от 10 до 1000 | |
| Пределы допускаемой относительной погрешности задания и измерения плотности теплового потока в рабочей зоне теплометрической камеры, %, не более | ±3 | |
| Коэффициент преобразования датчиков ДТПВ, Вт/(м2·мВ), не более | 40 | |
| Время выхода на заданное значение теплового потока, ч, не более | 1 | |
| Температура тепловоспринимающей поверхности холодильника, °С | 20±2 | |
| Диаметр рабочей зоны холодильника теплометрического блока, мм, не более | 150 | |
| Объем архивируемой информации, значений | 100 | |
| Напряжение питания | 220В (50 Гц) | |
| Потребляемая мощность установки, В·А, не более | 200 | |
| Габаритные размеры, мм, не более: | ||
| – блока управления | 270 × 230 × 100 | |
| – теплометрического блока | 350 × 310 × 400 | |
| – датчика теплового потока | ∅27×2 | |
| Масса, кг, не более: | ||
| – блока управления | 2.8 | |
| – теплометрического блока | 13 | |
Комплектация
- Установка тахометрическая Стройприбор УТ120-МГ4
- Блок управления
- Теплометрический блок
- Датчики теплового потока (2 шт.)
- Кабель управления (2 шт.)
- Гибкий шланг (3 шт.)
- Насос
- Фильтр
- Сетевой кабель
- Комплект накладок из силиконовой резины
- Руководство по эксплуатации
- Паспорт
- Методика поверки
- Кабель связи с ПК
- Программное обеспечение
- Индивидуальная упаковка
