Описание и характеристики
Описание
Установка тахометрическая Стройприбор УТ120-МГ4 предназначена для измерений частоты вращения и для поверки тахометров, фототахометров, тахометрических измерительных каналов, измерителей частоты вращения, измерительных преобразователей частоты вращения.
Установка тахометрическая Стройприбор УТ120-МГ4 применяется в качестве рабочего эталона 1 разряда в режиме воспроизведения частоты вращения электрическим методом и качестве рабочего эталона 2 разряда в режиме воспроизведения частоты вращения механическим методом в соответствии с Государственной поверочной схемой для средств измерений угловой скорости и частоты вращения.
Область применения – поверка/калибровка рабочих средств измерений частоты вращения методом прямых измерений.

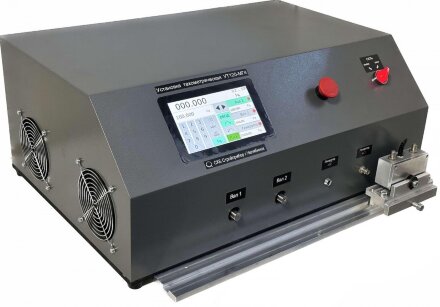

Установка тахометрическая Стройприбор УТ120-МГ4 состоит из несущего корпуса, в котором размещены два серводвигателя, обеспечивающих воспроизведение заданной частоты вращения; блок управления с сенсорным дисплеем и встроенным генератором импульсов.
Принцип действия заключается в измерении частоты вращения серводвигателей встроенными бесконтактными тахометрами, включенными в обратную связь цепей управления. Частота вращения серводвигателей и частота импульсов встроенного генератора задается с помощью блока управления встроенного в единый корпус. Валы серводвигателей выведены на переднюю панель установки, и имеют муфты для подключения вала поверяемого тахометра. Валы серводвигателей могут вращаться не зависимо друг от друга, как по часовой, так и против часовой стрелки.
Для поверки и калибровки фотоэлектрических бесконтактных тахометров служит излучатель, частота световых импульсов которого, задается с помощью встроенного генератора.
Выход встроенного генератора электрических импульсов имеет коаксиальный разъем, к которому подключаются электронные тахометры. На разъем генератора поступают прямоугольные, однополярные импульсы заданной частоты стандартного ТТЛ уровня амплитудой 5В.
Характеристики
| Наименование характеристик | УТ120-МГ4 | |
| Диапазон воспроизведения частоты вращения: | ||
| − при использовании вала первой ступени, об/мин (Гц) | от 10 (0.2) до 6000 (100) | |
| − при использовании вала второй ступени, об/мин (Гц) | от 6000 (100) до 24000 (400) | |
| − при использовании встроенного генератора, об/мин (Гц) | от 10 (0.2) до 120000 (2000) | |
| Пределы допускаемой относительной погрешности установки, при использовании вала первой и второй ступени, %, не более | ±0.05 | |
| Пределы допускаемой относительной погрешности установки, при использовании встроенного генератора, %, не более | ±0.005 | |
| Параметры электрического питания: − напряжения переменного тока, В − частота, Гц | 230±23 50±1 |
|
| Габаритные размеры (д×ш×в), мм, не более | 750 × 650 × 300 | |
| Масса, кг, не более | 60 | |
| Потребляемая мощность, Вт, не более | 2000 | |
| Средняя наработка на отказ, ч | 5000 | |
| Средний срок службы, лет | 10 | |
Комплектация
- Установка тахометрическая Стройприбор УТ120-МГ4
- Муфта для подключения тахометра;
- Щелевая насадка;
- Модуль-преобразователь БФС
- Руководство по эксплуатации
- Индивидуальная упаковка
