Описание и характеристики
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | не внесено |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Украина | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Изготовитель: ООО "Восток-7" (РФ).
Поверка: невозможна.
Назначение средства измерений.
Твердомеры портативные В7 (далее твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла “A”, Роквелла “B”, Роквелла “C”, Бринелля, Виккерса, Шора D, Либа. Твердомеры применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных, цеховых (особенно на машиностроительных предприятиях) и полевых условиях при контроле качества изделий, а также при входном контроле сырья и заготовок.
Описание средства измерений.
Твердомер портативный измеряет твёрдость контактно-импедансным методом UCI (датчик ультразвуковой). Измеренное значение твёрдости отображается на дисплее по шкалам Роквелла “A”, Роквелла “B”, Роквелла “C”, Бринелля, Виккерса, Шора D, Либа. (HRA, HRB, HRC, HB, HV, HSD и HL соответственно).

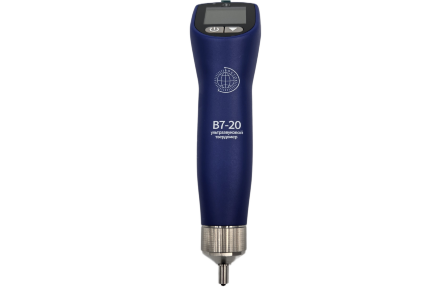

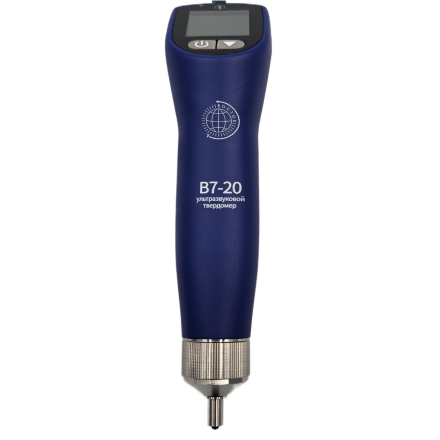

Отличительные особенности твердомера портативного ультразвукового В7-20:
- Измерение твёрдости по шкалам HRA, HRB, HRC, HB, HV, HSD, HRE, HRF, HLD.
- Минимальный размер отпечатка после замера твёрдости, что позволяет использовать его как неразрушающий метод контроля шеек коленчатых валов и других чувствительных изделий с “зеркальными” поверхностями.
- Минимальный размер отпечатка позволяет производить замер твёрдости на поверхности мелких изделий (от 1 мм), в труднодоступных местах на узких поверхностях (зубья шестерён, витки резьбы) или в длинных и узких каналах/канавках, технологических углублениях (отверстия, пазы и шлицы), а также на изогнутых поверхностях.
- Минимальное усилие нагрузки всего в 20Н (2 кгс) на датчик позволяет работать с ним женщинам, проводя большое количество замеров.
- Минимальное усилие нагрузки всего в 20Н (2 кгс) позволяет производить замер твёрдости поверхностного слоя металла, подвергнутого наплавлению, напылению, механической, термической и другим видам поверхностной обработки металла.
- Минимальный размер отпечатка и усилие нагрузки всего в 20Н (2 кгс) позволяет производить контроль твёрдости тонких и лёгких по весу изделий.
- Минимальный размер отпечатка и усилие нагрузки всего в 20Н (2 кгс) не позволяет производить измерения твёрдости чугуна и других сплавов с крупнозернистой структурой.
- Моноблок – совмещение в едином корпусе датчика и электронного блока исключает риск обрыва соединительного кабеля, частую "болезнь" твердомеров традиционного форм-фактора.
- Моноблок – возможность работы одной рукой освобождает от поиска места куда положить электронный блок во время проведения замеров, что важно на выезде и в полевых условиях.

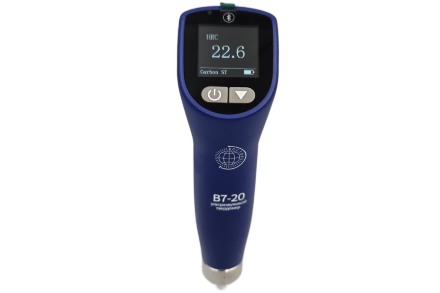

- Всего 2 кнопки управления, циклическое меню и простой интуитивно понятный интерфейс по принципу «Включи и работай».
- Прецизионные измерения твёрдости благодаря запрограммированным типам металлов: различные сплавы стали, алюминия, меди и др.

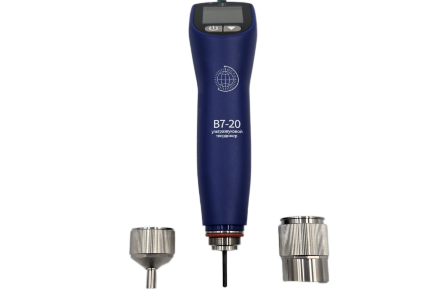

- Сменные насадки двух типов: широкая (для плоских поверхностей) и тонкая (для узких и изогнутых поверхностей).
- Bluetooth и фирменное приложение для смартфона обеспечивают беспроводное сопряжение для настройки твердомера, передачи, обработки и хранения данных, их дальнейшей отправки в мессенджерах и по почте.

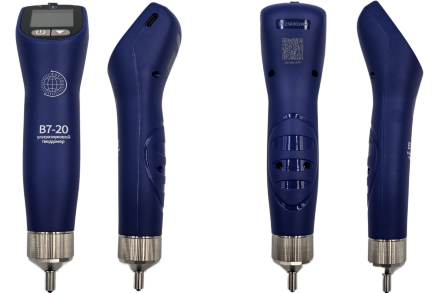

- Эргономичный дизайн для удобного захвата рукой и продолжительной работы без усталости.
- Специализированная мера твёрдости ультразвукового датчика, откалиброванная для UCI-метода (Ultrasonic Contact Impedance или ультразвуковой контактный импеданс).
- Встроенный Li-Ion аккумулятор, автоотключение питания, сотни часов непрерывной работы, измерение в любом пространственном положении (3600), большой объём памяти с расчётом MAX, MIN и среднего значений из серии замеров, установка допустимых верхнего и нижнего лимитов значений твёрдости для сигнализации.
- Штатив испытательный (на заказ) для твердомера позволяет получить бо'льшую точность при измерении твёрдости. Равномерное механическое нагружение позволяет создать стабильное прижимное усилие, обеспечивает повторяемость результатов, устраняя ошибки измерений при нагружении твердомера вручную. Востребован при проведении лабораторных испытаний с повышенными требованиями к точности результатов измерений, а также при проведении серийных (массовых) испытаний на производстве.
ДЕМОНСТРАЦИЯ: для детального ознакомления со всеми возможностями этого средства измерений можно приехать к нам в офис и опробовать его непосредственно на ваших изделиях или же вы можете прислать эти изделия к нам, а мы проведём на нём измерения и скажем подходит ли оно для решения ваших задач, либо необходимо использовать средство измерения другого типа. Также для ознакомления рекомендуется скачать Инструкцию по эксплуатации (паспорт) из вкладки "Документация".
Метрологические характеристики
| Наименование характеристики | Значение |
| В7-20 | |
| Диапазон измерений твердости по шкалам: - Роквелла “A” (HRA) - Роквелла “B” (HRB) - Роквелла “C” (HRC) - Бринелля (НВ / HBW) - Виккерса (HV) - Шора D |
от 70 до 93 от 13 до 100 от 20 до 70 от 20 до 650 от 50 до 1700 от 20 до 100 |
| Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Роквелла в поддиапазонах: от 70 до 93 HRA от 25 до 100 HRВ от 20 до 70 HRC |
±2 ±3 ±2 |
| Пределы допускаемой абсолютной погрешности измерений твердости по шкалам: - Бринелля (НВ / HBW) - Виккерса (HV) - Либа - Шора (HSD) |
±12 ±15 ± 6 HL ± 3 |
Основные технические характеристики
| Наименование характеристики | Значение | |
| В7-20 |
| |
| 1 | 2 |
|
| Диапазон измерений твердости по шкалам: - Роквелла “E” (HRE) - Роквелла “F” (HRF) - Либа (HLD) |
от 20 до 70 от 60 до 100 от 170 до 960 |
|
| Пределы допускаемой абсолютной погрешности измерений твердости по шкалам: - Роквелла “E” (HRE) - Роквелла “F” (HRF) - Либа (HLD) |
±2 ±2 ±6 |
|
| Определение пространственного положения датчика | - | |
| Автоотключение питания | + | |
| Продолжительность работы, ч, не менее / к-во замеров 100 / 5000 | ||
| Память, к-во групп/значений в группе | 9/9 | |
| Параметры электрического питания сети: - напряжение, В - частота, Гц |
220 ± 22 50 ± 1 | |
| Напряжение питания, В | 3,7 |
|
| Габаритные размеры электронного блока, мм, не более - высота - ширина - глубина |
185 43 45 |
|
| Масса твердомера, кг, не более | 0,25 |
|
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -10 до +60 от 0 до 85 | |
| Гарантийный срок, лет | 1 | |
| Срок службы, лет, не менее | 10 | |
Характеристики датчиков твердомера ультразвукового В7-20
| Шероховатость контролируемой поверхности, не более, Ra: · датчик ультразвуковой |
2,5 |
| Радиус кривизны выпуклой / вогнутой измеряемой поверхности без использования опорных колец и насадок, не менее, мм · датчик ультразвуковой |
5 / 10 |
| Масса контролируемого изделия, не менее, кг: · датчик ультразвуковой - без использования дополнительных мероприятий - с использованием поддерживающего основания - с использованием поддерживающего основания и контактной смазки |
0,3 0,1 0.05 |
| Толщина контролируемого изделия, не менее, мм: · датчик ультразвуковой - без использования дополнительных мероприятий - с использованием дополнительных мероприятий |
5 1 |
| Мин. глубина упрочнённого поверхностного слоя для измерения, мм: · датчик ультразвуковой |
0,1 |
| Размер отпечатка на поверхности изделия твёрдостью 45 HRC, мкм: · датчик ультразвуковой (длина диагонали/глубина) |
70 / 10 |
| Мин. расстояние между соседними точками измерений (отпечатками) / центром точки измерения и краем поверхности изделия, мм: · датчик ультразвуковой |
1 / 1 |
| Мин. диаметр площадки для установки датчика на изделии, мм: · датчик ультразвуковой |
310 |
| Ресурс датчиков (мин. кол-во измерений): · датчик ультразвуковой |
200.000 |
| Датчик ультразвуковой – усилие нажатия/прижима, не более, Н | 20 |
| Наименование | Количество |
| Твердомер портативный ультразвуковой В7 | 1 шт. |
| Штатив механический для твердомера ультразвукового | 1 шт. |
| Кабель USB | 1 шт. |
| Чемодан для переноски | 1 шт. |
| Руководство по эксплуатации. | 1 экз. |
| ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (на заказ) |
| Штатив механический для твердомера ультразвукового В7-20 |
| Шлифовальная машинка для уменьшения шероховатости контролируемой поверхности |
| Контактная смазка для притирки лёгких и тонких изделий |
