Описание и характеристики
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 85094-22 |
| Российская Федерация, ОАО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КТРМ | |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| Декларация о соответствии требованиям ТР ЕАЭС (ТР ТС) | ЕАЭС RU Д-RU.РА04.В.65675/24 |

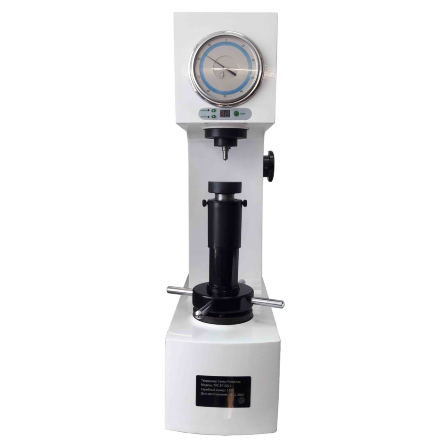

Основные сведения о стационарном твердомере Супер-Роквелла ТРС
Изготовитель: ООО "Восток-7" (РФ).
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

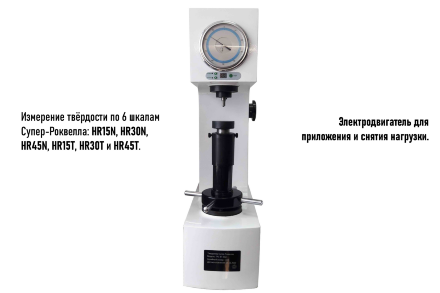

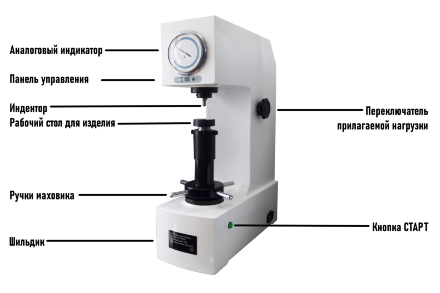

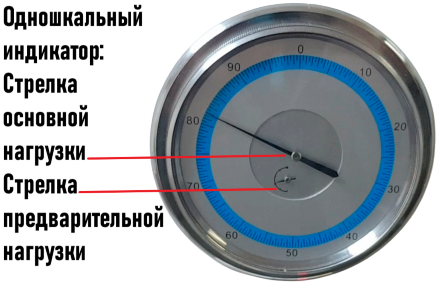

ТРС – стационарный твердомер с электродвигателем для нагружения и аналоговым индикатором для измерения твёрдости материалов методом Супер-Роквелла по шкалам HR15N, HR30N, HR45N, HR15T, HR30T и HR45T. Является упрощённой модификацией более насыщенной модели ТР: электродвигатель вместо сервопривода, цифровой таймер и кнопка старта вместо сенсорного дисплея, увеличены высота и глубина контролируемого изделия (ТРС условная расшифровка Твердомер Роквелла с Двигателем).

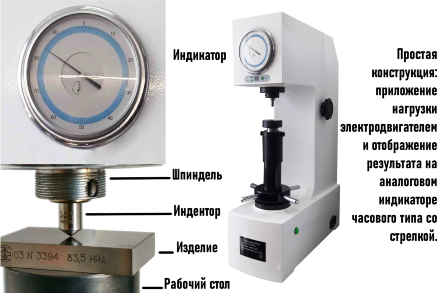

Принцип действия: вдавливание алмазного конусного или стального шарикового индентора (наконечника) с последующим измерением глубины внедрения (погружения) индентора. Твердомеры предназначены для измерений твёрдости по шкалам Супер-Роквелла ГОСТ 22975-78. Твердомеры осуществляют т. н. "прямое" измерение твёрдости по методу Супер-Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79).
Отличительные особенности стационарного твердомера по Роквеллу модели ТРС:
ДЕМОНСТРАЦИЯ: для детального ознакомления со всеми возможностями этого средства измерений можно приехать к нам в офис и опробовать его непосредственно на ваших изделиях или же вы можете прислать эти изделия к нам, а мы проведём на нём измерения и скажем подходит ли оно для решения ваших задач, либо необходимо использовать средство измерения другого типа. Также для ознакомления рекомендуется скачать Инструкцию по эксплуатации (паспорт) из вкладки "Документация".
Метрологические характеристики Твердомера Супер-Роквелла стационарного ТРС
| Модель твердомера, метрологические характеристики | ТРР | ТРД | ТРМ | ТР | ТРС |
| Шкалы твердости Роквелла | HRA, HRB(W), HRC | - | |||
| Шкалы твердости Супер-Роквелла | - | HRN, HRT(W) | |||
| Основная испытательная нагрузка по шкалам Роквелла, Н (кгс) | 588,4 (60); 980,7 (100); 1471(150) | - | |||
| Основная испытательная нагрузка по шкалам Супер-Роквелла, Н(кгс) | - | 147,1 (15); 294,2 (30); 441,3 (45) | |||
| Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Роквелла, % | ±0,5 | - | |||
| Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Супер-Роквелла, % | - | ±2,0 | |||
| Предварительная нагрузка по шкалам Роквелла, Н (кгс) | 98,07 (10) | - | |||
| Предварительная испытательная нагрузка по шкалам Супер-Роквелла, Н (кгс) | - | 29,42 (3) | |||
| Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Роквелла, % | ±0,66 | - | |||
| Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Супер-Роквелла, % | - | ±2,0 | |||
| Диапазон измерений твердости по шкалам Роквелла | от 70 до 93 HRA от 25 до 80 вкл. HRB(W) св. 80 до 100 вкл. HRB(W) от 20 до 35 вкл. HRC св. 35 до 55 вкл. HRC св. 55 до 70 вкл. HRC | - | |||
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Роквелла:
|
| - | |||
| Диапазон измерений твердости по шкалам Супер-Роквелла | - | от 70 до 90 вкл. HR15N от 90 до 94 вкл. HR15N от 40 до 76 вкл. HR30N св. 76 до 86 вкл.HR30N от 20 до 78 HR45N от 62-93 HR15T(W) от 15 до 70 вкл. HR30T(W) св. 70 до 82 вкл. HR30T(W) от 10 до 72 HR45T(W) | |||
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Супер-Роквелла:
| - |
| |||
Технические характеристики Твердомера Супер-Роквелла стационарного ТРС
| Модель твердомера, технические характеристики | ТРР | ТРД | ТРМ | ТР | ТРС |
| Шкалы твердости Роквелла | HRA, HRB(W) | - | |||
| Диапазон определения твердости по шкалам Роквелла | от 20 до 70 HRA от 10 до 25 HRB | - | |||
| Шкалы твердости Роквелла | - | HRD, HRF, HRG | - | ||
| Диапазон определения твердости по шкалам Роквелла | - | от 40 до 77 HRD от 60 до 100 HRF от 30 до 94 HRG | - | ||
| Шкалы твердости Роквелла | - | HRL, HRM, HRR | - | ||
| Диапазон определения твердости по шкалам Роквелла | - | от 50 до 115 HRL от 50 до 115 HRM от 50 до 115 HRR | - | ||
| Тип нагружения | ручной | автомат | |||
| Диапазон времени выдержки, с | от 0 до 99 | ||||
| Наличие памяти | - | 200 групп по 10 значений в каждой | - | ||
| Интерфейс связи с ПК | - | Bluetooth | USB, RS232 | - | |
| Глубина зева/расстояния до стенки от центра индентора, мм | 130 | 135 | 160 | 135 | |
Макс. высота измеряемого изделия, мм:
|
|
|
|
|
|
Габаритные размеры, мм, не более:
|
|
|
|
|
|
| Масса, кг, не более | 65 | 70 | 80 | 70 | |
Параметры электрического питания:
| - |
| |||
| Средний срок службы твердомеров, лет, не менее | 10 | ||||
Рабочие условия эксплуатации:
|
| ||||
Комплектность поставки Твердомера Супер-Роквелла стационарного ТРС
| Наименование | Обозначение | Количество |
| Твердомер | модель по заказу | 1 шт. |
| Индентор ø 1,588 мм* |
| 1 шт. |
| Индентор ø 3,175 мм* |
| 1 шт. |
| Индентор ø 6,35 мм* |
| 1 шт. |
| Индентор ø 12,7 мм* |
| 1 шт. |
| Алмазный наконечник* |
| 1 шт. |
| Паспорт | Восток-7-ПС | 1 экз. |
| Руководство по эксплуатации | Восток-7-РЭ | 1 экз. |
| *по согласованию с заказчиком. Полная документация представлена в разделе "Упаковочный лист" Руководства по эксплуатации. | ||
| Модель ТРС - упаковочный лист | ||||
| № | Наименование | Характеристики | Кол-во | Заметки |
| 1 | Твердомер по Роквеллу |
| 1 комплект |
|
| 2 | Стол большой плоский |
| 1 |
|
| 3 | Стол малый плоский |
| 1 |
|
| 4 | Стол V-образный |
| 1 |
|
| 5 | Индентор алмазный |
| 1 |
|
| 6 | Индентор шариковый (сталь) | Ø 1,588 мм | 1 |
|
| 7 | Шарик к индентору (сталь) | Ø 1,588 мм | 5 | Сменные |
| 8 | Мера твердости по С-Роквеллу | 88-92 HR15N | 1 | Без поверки |
| 9 | Мера твердости по С-Роквеллу | 74-82 HR30N | 1 | Без поверки |
| 10 | Мера твердости по С-Роквеллу | 42-55 HR30N | 1 | Без поверки |
| 11 | Мера твердости по С-Роквеллу | 70-82 HR30T | 1 | Без поверки |
| 13 | Отвёртка | 65 мм | 1 |
|
| 14 | Кейс упаковочный |
| 1 |
|
| 15 | Чехол для защиты от пыли |
| 1 |
|
| 16 | Руководство по эксплуатации |
| 1 |
|
| 17 | Упаковочный лист |
| 1 |
|
| 18 | Сертификат |
| 1 |
|
| 19 | Первичная поверка (услуга) |
| 1 | ФГИС Аршин |
| Модель ТР - упаковочный лист | ||||
| № | Наименование | Характеристики | Кол-во | Заметки |
| 1 | Твердомер по Роквеллу |
| 1 комплект |
|
| 2 | Стол большой плоский |
| 1 |
|
| 3 | Стол малый плоский |
| 1 |
|
| 4 | Стол V-образный |
| 1 |
|
| 5 | Индентор алмазный |
| 1 |
|
| 6 | Индентор шариковый (сталь) | Ø 1,588 мм | 1 |
|
| 7 | Индентор шариковый (WC) | Ø 1,588 мм | 1 | Сменный |
| 8 | Мера твердости по Роквеллу | 80-88HRA | 1 | Без поверки |
| 9 | Мера твердости по Роквеллу | 10-100HRBW | 1 | Без поверки |
| 10 | Мера твердости по Роквеллу | 60-70HRC | 1 | Без поверки |
| 11 | Мера твердости по Роквеллу | 35-55HRC | 1 | Без поверки |
| 12 | Мера твердости по Роквеллу | 20-30HRC | 1 | Без поверки |
| 13 | Мера твердости по С-Роквеллу | 70-82HR30T | 1 | Без поверки |
| 14 | Мера твердости по С-Роквеллу | 42-55HR30N | 1 | Без поверки |
| 15 | Мера твердости по С-Роквеллу | 88-92HR15N | 1 | Без поверки |
| 16 | Отвёртка |
| 1 |
|
| 17 | Кейс упаковочный |
| 1 |
|
| 18 | Чехол для защиты от пыли |
| 1 |
|
| 19 | Кабель электропитания |
| 1 |
|
| 20 | Кабель для соединения с ПК |
| 1 |
|
| 21 | Уровень для установки |
| 1 |
|
| 22 | Предохранители |
| 2 | Сменные |
| 23 | Кожух индентора для работы с шариковой оправкой |
| 1 |
|
| 24 | Руководство по эксплуатации |
| 1 |
|
| 25 | Упаковочный лист |
| 1 |
|
| 26 | Сертификат |
| 1 |
|
| 27 | Первичная поверка (услуга) |
| 1 | ФГИС Аршин |
