Описание и характеристики
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 85094-22 |
| Российская Федерация, ОАО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КТРМ | |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| Декларация о соответствии требованиям ТР ЕАЭС (ТР ТС) | ЕАЭС RU Д-RU.РА04.В.65675/24 |
Основные сведения о стационарном твердомере Роквелла ТРМ
Изготовитель: ООО "Восток-7" (РФ).
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

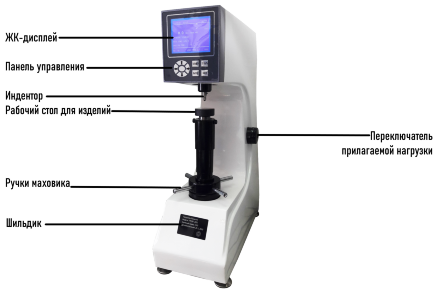

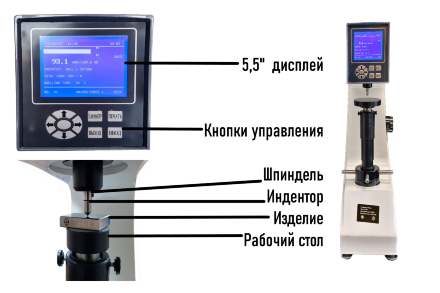

ТРМ – стационарный твердомер с электродвигателем для нагружения и аналоговым индикатором для измерения твёрдости материалов методом Роквелла по шкалам HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH и HRK. Является улучшенной модификацией более простых моделей ТРР и ТРД: микропроцессор и цифровой ЖК-дисплей для настроек и отображения процесса измерений, функция конвертации/пересчёта в шкалы Супер-Роквелла (NRN, NRT), Бринелля (HB), Виккерса (HV) и Шора D (HS), увеличены высота и глубина контролируемого изделия, добавлен принтер по Bluetooth, в остальном приборы идентичны по своим метрологическим и техническим характеристикам (ТРМ условная расшифровка Твердомер Роквелла с Микропроцессором).

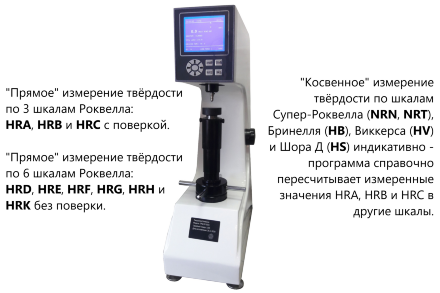

Принцип действия: вдавливание алмазного конусного или стального шарикового индентора (наконечника) с последующим измерением глубины внедрения (погружения) индентора. Твердомеры предназначены для измерений твёрдости по шкалам Роквелла ГОСТ 9013-59. Твердомеры осуществляют т. н. "прямое" измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79), а также позволяют измеренные результаты по шкалам Роквелла "переводить/конвертировать/пересчитывать" в шкалы Супер-Роквелла, Бринелля, Виккерса и Шора - т. н. "косвенное" определение твёрдости, корреляция по стандарту ASTM E-140.
Отличительные особенности стационарного твердомера по Роквеллу модели ТРМ:
Программное обеспечение для передачи данных на ПК через разъём RS232 (на заказ).
ДЕМОНСТРАЦИЯ: для детального ознакомления со всеми возможностями этого средства измерений можно приехать к нам в офис и опробовать его непосредственно на ваших изделиях или же вы можете прислать эти изделия к нам, а мы проведём на нём измерения и скажем подходит ли оно для решения ваших задач, либо необходимо использовать средство измерения другого типа. Также для ознакомления рекомендуется скачать Инструкцию по эксплуатации (паспорт) из вкладки "Документация".
Метрологические характеристики Твердомера Роквелла стационарного ТРМ
| Модель твердомера, метрологические характеристики | ТРР | ТРД | ТРМ | ТР | ТРС |
| Шкалы твердости Роквелла | HRA, HRB(W), HRC | - | |||
| Шкалы твердости Супер-Роквелла | - | HRN, HRT(W) | |||

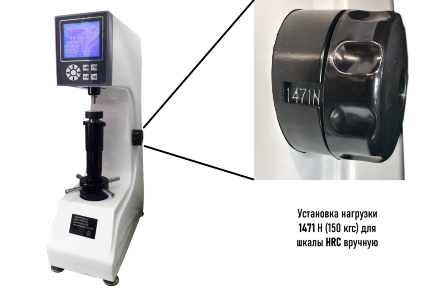

| Основная испытательная нагрузка по шкалам Роквелла, Н (кгс) | 588,4 (60); 980,7 (100); 1471(150) | - | |||
| Основная испытательная нагрузка по шкалам Супер-Роквелла, Н(кгс) | - | 147,1 (15); 294,2 (30); 441,3 (45) | |||
| Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Роквелла, % | ±0,5 | - | |||
| Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Супер-Роквелла, % | - | ±2,0 | |||
| Предварительная нагрузка по шкалам Роквелла, Н (кгс) | 98,07 (10) | - | |||
| Предварительная испытательная нагрузка по шкалам Супер-Роквелла, Н (кгс) | - | 29,42 (3) | |||
| Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Роквелла, % | ±0,66 | - | |||
| Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Супер-Роквелла, % | - | ±2,0 | |||
| Диапазон измерений твердости по шкалам Роквелла | от 70 до 93 HRA от 25 до 80 вкл. HRB(W) св. 80 до 100 вкл. HRB(W) от 20 до 35 вкл. HRC св. 35 до 55 вкл. HRC св. 55 до 70 вкл. HRC | - | |||
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Роквелла:
|
| - | |||
| Диапазон измерений твердости по шкалам Супер-Роквелла | - | от 70 до 90 вкл. HR15N от 90 до 94 вкл. HR15N от 40 до 76 вкл. HR30N св. 76 до 86 вкл.HR30N от 20 до 78 HR45N от 62-93 HR15T(W) от 15 до 70 вкл. HR30T(W) св. 70 до 82 вкл. HR30T(W) от 10 до 72 HR45T(W) | |||
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Супер-Роквелла:
| - |
| |||
Технические характеристики Твердомера Роквелла стационарного ТРМ (моторизованного, электрического)
| Модель твердомера, технические характеристики | ТРР | ТРД | ТРМ | ТР | ТРС |
| Шкалы твердости Роквелла | HRA, HRB(W) | - | |||
| Диапазон определения твердости по шкалам Роквелла | от 20 до 70 HRA от 20 до 100 HRB | - | |||
| Шкалы твердости Роквелла | - | HRD, HRF, HRG | - | ||
| Диапазон определения твердости по шкалам Роквелла | - | от 40 до 77 HRD от 60 до 100 HRF от 30 до 94 HRG | - | ||
| Шкалы твердости Роквелла | - | HRL, HRM, HRR | - | ||
| Диапазон определения твердости по шкалам Роквелла | - | от 50 до 115 HRL от 50 до 115 HRM от 50 до 115 HRR | - | ||
| Тип нагружения | ручной | автомат | |||
| Диапазон времени выдержки, с | от 0 до 99 | ||||
| Наличие памяти | - | 200 групп по 10 значений в каждой | - | ||
| Интерфейс связи с ПК | - | Bluetooth | USB, RS232 | - | |
| Глубина зева/расстояния до стенки от центра индентора, мм | 130 | 135 | 160 | 135 | |
Макс. высота измеряемого изделия, мм:
|
|
|
|
|
|
Габаритные размеры, мм, не более:
|
|
|
|
|
|
| Масса, кг, не более | 65 | 70 | 80 | 70 | |
Параметры электрического питания:
| - |
| |||
| Средний срок службы твердомеров, лет, не менее | 10 | ||||
Рабочие условия эксплуатации:
|
| ||||
Комплектность поставки стационарного твердомера Роквелла ТРМ (моторизованного, электрического)
| Наименование | Обозначение | Количество |
| Твердомер | модель по заказу | 1 шт. |
| Индентор ø 1,588 мм* |
| 1 шт. |
| Индентор ø 3,175 мм* |
| 1 шт. |
| Индентор ø 6,35 мм* |
| 1 шт. |
| Индентор ø 12,7 мм* |
| 1 шт. |
| Алмазный наконечник* |
| 1 шт. |
| Паспорт | Восток-7-ПС | 1 экз. |
| Руководство по эксплуатации | Восток-7-РЭ | 1 экз. |
| *по согласованию с заказчиком. Полная документация представлена в разделе "Упаковочный лист" Руководства по эксплуатации. | ||
| Модель ТРМ - упаковочный лист | ||||
| № | Наименование | Описание | К-во | Заметки |
| 1 | Твердомер по Роквеллу | ТРМ | 1 комплект |
|
| 2 | Стол большой плоский |
| 1 |
|
| 3 | Стол малый плоский |
| 1 |
|
| 4 | Стол V-образный |
| 1 |
|
| 5 | Индентор алмазный | 120° | 1 |
|
| 6 | Индентор шариковый (сталь) | Ø 1,588 мм | 1 |
|
| 7 | Шарик к индентору (WC) | Ø 1,588 мм | 1 | Сменные |
| 8 | Мера твердости по Роквеллу | 80-88HRA | 1 | Без поверки |
| 9 | Мера твердости по Роквеллу | 10-100HRBW | 1 | Без поверки |
| 10 | Мера твердости по Роквеллу | 60-70HRC | 1 | Без поверки |
| 11 | Мера твердости по Роквеллу | 35-55HRC | 1 | Без поверки |
| 12 | Мера твердости по Роквеллу | 20-30HRC |
| Без поверки |
| 13 | Отвёртка | 65 мм | 1 |
|
| 14 | Уровень для установки |
| 1 |
|
| 15 | Кейс упаковочный |
| 1 |
|
| 16 | Чехол для защиты от пыли |
| 1 |
|
| 17 | Руководство по эксплуатации |
| 1 |
|
| 18 | Упаковочный лист |
| 1 |
|
| 19 | Сертификат |
| 1 |
|
| 20 | Кабель электропитания |
| 1 |
|
| 21 | Принтер |
| 1 |
|
| 22 | Первичная поверка (услуга) |
| 1 | ФГИС Аршин |
