Описание и характеристики

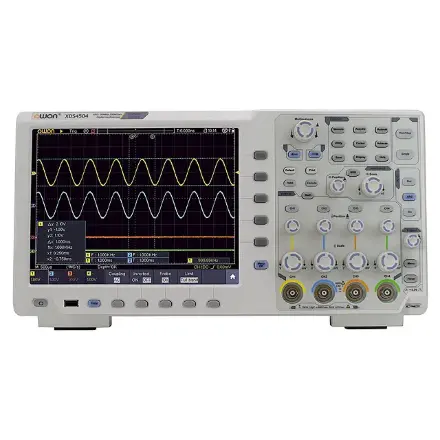

Цифровой осциллограф OWON XDS4504— это мощный инструмент, который сочетает в себе высокую производительность, удобство использования и многофункциональность. Широкие возможности позволяют специалистам достигать новых высот в области анализа и диагностики сигналов, что делает этот прибор настоящей находкой для всех, кто требует точности и надежности в своей работе.
Широкая полоса пропускания для точного анализа
Эта модель оснащена полосой пропускания в 500 МГц для анализа широкополосных сигналов. Это особенно важно для инженеров, работающих с высокочастотными устройствами, где каждая деталь имеет значение. Благодаря такой полосе пропускания, цифровой осциллограф способен захватывать и отображать даже самые тонкие детали сигналов, что позволяет проводить качественный анализ и диагностику.
Компактный и эргономичный дизайн
Оборудование имеет компактный и эргономичный дизайн, что позволяет легко переносить его и использовать в различных условиях. Большой сенсорный дисплей диагональю 10,4 дюйма обеспечивает комфортное отображение данных, позволяя удобно просматривать графики и проводить анализ в реальном времени. Интуитивно понятный интерфейс делает работу с прибором простой и приятной, что особенно важно в условиях интенсивной работы.
Многофункциональность и удобство анализа
Owon XDS4504 предлагает множество встроенных функций, которые значительно упрощают процесс анализа осциллограмм. Среди них можно выделить:
- FFT-анализ: позволяет преобразовывать временные сигналы в частотную область, что помогает выявлять скрытые гармоники и искажения.
- Автоматические измерения: прибор может автоматически определять ключевые параметры сигналов, такие как частота, амплитуда и период, что экономит время и повышает точность.
- Поиск событий: функция, позволяющая быстро находить и фиксировать определенные события в сигнале, что особенно полезно при отладке сложных систем.
- Декодирование: поддержка различных протоколов позволяет анализировать цифровые сигналы и данные, что делает прибор универсальным инструментом для работы с различными типами устройств.
Четыре канала для одновременного анализа
Одним из главных преимуществ модели является возможность работы с четырьмя каналами одновременно. Это позволяет инженерам и техникам анализировать несколько источников сигналов в реальном времени, что критически важно при создании, обслуживании и отладке электронных устройств. Возможность одновременного контроля различных сигналов значительно упрощает процесс диагностики и повышает эффективность работы.
Высокая частота дискретизации
С частотой дискретизации 5 ГВыб/с Owon XDS4504 обеспечивает детальный анализ быстро изменяющихся импульсов. Это особенно актуально для высокоскоростных цифровых систем, где каждая микросекунда может иметь значение. Такой уровень дискретизации позволяет захватывать и анализировать сложные сигналы с высокой точностью, что делает прибор незаменимым в работе с современными электронными устройствами.
Применение в различных областях
Оборудование находит широкое применение в различных сферах, включая электронику, радиоинженерию, автомобильную диагностику и многие другие области, где требуется точное осциллографическое исследование. Широкие возможности позволяют специалистам выполнять измерения и тестирование с высокой степенью точности.
| Полоса пропускания | 500 МГц |
|---|---|
| Количество каналов | 4 |
| Максимальная частота дискретизации | 5 ГВыб / с |
| Глубина памяти | 400 Мб |
| Декодирование сигналов | RS232, I2C, SPI, CAN |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 15 пФ ± 5 пФ; 50 Ом ± 2 % |
| Максимальное входное напряжение | ± 400 В |
| Горизонтальная система | |
| Скорость захвата | до 600,000 осциллограмм/с |
| Коэффициент развёртки | 500 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
| Точность | ± 2,5 ppm |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Чувствительность | 1 МОм: 1 мВ / дел - 10 В / дел 50 Ом: 1 мВ / дел - 1 В / дел |
| Время нарастания | ≤ 1 нс |
| Система синхронизации | |
| Режимы триггера | граница, видео, импульс, наклон, запуск, окно, тайм-аут, N-й край, логика, I2C, SPI, RS232, CAN |
| Система измерения | |
| Автоматическое измерение | период, частота, среднее значение, PK-PK, RMS, Max, Min, верхнее значение, базовое значение, амплитуда, превышение, предварительное значение, время нарастания, время спада, + длительность импульса, - ширина импульса, + рабочий цикл, - рабочий цикл, задержка A→B, среднеквадратичное значение цикла, среднеквадратичное значение курсора, режим работы экрана, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, фаза A→B, + количество импульсов, - количество импульсов, количество фронтов нарастания, количество краев спада, площадь и область цикла |
| Математические функции | ＋, －, *, / , FFT, FFTrms, Intg, Diff, Sqrt, определяемая пользователем функция, цифровой фильтр (низкочастотный, высокочастотный, полосовой пропуск, отклонение полосы пропускания) |
| Хранение сигналов | 100 сигналов |
| Генератор сигналов произвольной формы | |
| Количество каналов | 1 |
| Полоса пропускания | 50 МГц |
| Частота дискретизации | 250 МВыб/с |
| Формы сигналов | синусоидальные, квадратичные, линейные и импульсные |
| Диапазон амплитуд | 2 мВ – 5 В (≤ 50 МГц) 2 мВ – 20 В (≤ 25 МГц) |
| Вертикальное разрешение | 14 бит |
| Длина сигнала | 16К |
| Общие характеристики | |
| Тип дисплея | 10,4 - дюймовый сенсорный ЖК-экран, 800 x 600 точек |
| Предохранитель | Т, 2 А, 250 В |
| Интерфейс | USB-host, USB-device, Trig Out (Pass/Fail), LAN, VGA, PictBridge |
| Габариты | 422 х 226 х 135 мм |
| Вес нетто | 5 кг |
