Описание и характеристики

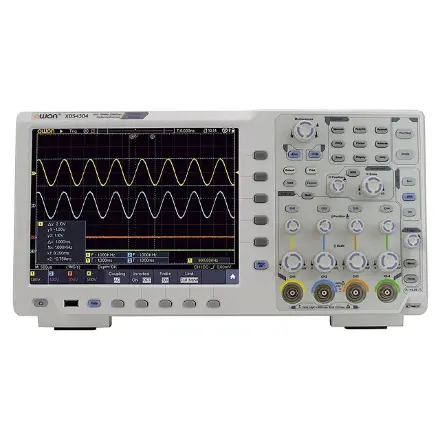

Четырехканальный осциллограф с генератором сигналов OWON XDS4354 — это мощный и многофункциональный инструмент, который отвечает всем требованиям современных специалистов в области электроники. Высокая точность, многофункциональность и удобство использования делают его незаменимым помощником в проведении измерений и анализе осциллограмм. Инвестируя в этот прибор, вы получаете надежный инструмент, который поможет вам успешно решать самые сложные задачи в вашей профессиональной деятельности.
Многофункциональность и удобство использования
Одной из главных особенностей модели является наличие четырех независимых каналов. Это позволяет одновременно наблюдать и анализировать несколько сигналов, что особенно важно при работе с комплексными электронными устройствами и схемами. Например, вы можете сравнивать выходные сигналы различных компонентов, что значительно упрощает диагностику и устранение неполадок.
Высокая полоса пропускания и точность измерений
С полосой пропускания в 350 МГц, этот цифровой осциллограф обеспечивает высокую точность измерений для сигналов различных частот. Это делает его идеальным для работы с высокочастотными сигналами, что особенно актуально в современных радиочастотных и цифровых приложениях. Высокая чувствительность прибора позволяет выявлять даже малозаметные изменения в сигналах, что критически важно для качественного анализа.
Генератор сигналов: тестирование и калибровка
Эта модель также оборудована встроенным генератором сигналов, который позволяет создавать различные тестовые сигналы. Это особенно полезно для калибровки и проверки электронных устройств. Инженеры могут легко генерировать синусоидальные, квадратные и треугольные сигналы, что упрощает процесс тестирования и значительно экономит время.
Удобство хранения и анализа данных
Одним из значительных преимуществ осциллографа OWON XDS4354 является возможность подключения к компьютеру через USB-интерфейс. Это позволяет легко сохранять и анализировать данные на ПК, что упрощает процесс обработки результатов измерений. Инженеры могут использовать специализированное программное обеспечение для более детального анализа, создания отчетов и документирования результатов.
Высокая частота дискретизации
Максимальная частота дискретизации в 5 ГВыб/с гарантирует высочайшую точность измерений в реальном времени. Это означает, что вы можете быть уверены в том, что полученные данные являются максимально точными и актуальными. Такой уровень дискретизации позволяет захватывать даже самые быстрые изменения в сигналах, что критически важно для высокоскоростных приложений.
| Полоса пропускания | 350 МГц |
|---|---|
| Количество каналов | 4 |
| Максимальная частота дискретизации | 5 ГВыб / с |
| Глубина памяти | 400 Мб |
| Декодирование сигналов | RS232, I2C, SPI, CAN |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 15 пФ ± 5 пФ; 50 Ом ± 2 % |
| Максимальное входное напряжение | ± 400 В |
| Горизонтальная система | |
| Скорость захвата | до 600,000 осциллограмм/с |
| Коэффициент развёртки | 500 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
| Точность | ± 2,5 ppm |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Чувствительность | 1 МОм: 1 мВ / дел - 10 В / дел 50 Ом: 1 мВ / дел - 1 В / дел |
| Время нарастания | ≤ 1 нс |
| Система синхронизации | |
| Режимы триггера | граница, видео, импульс, наклон, запуск, окно, тайм-аут, N-й край, логика, I2C, SPI, RS232, CAN |
| Система измерения | |
| Автоматическое измерение | период, частота, среднее значение, PK-PK, RMS, Max, Min, верхнее значение, базовое значение, амплитуда, превышение, предварительное значение, время нарастания, время спада, + длительность импульса, - ширина импульса, + рабочий цикл, - рабочий цикл, задержка A→B, среднеквадратичное значение цикла, среднеквадратичное значение курсора, режим работы экрана, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, фаза A→B, + количество импульсов, - количество импульсов, количество фронтов нарастания, количество краев спада, площадь и область цикла |
| Математические функции | ＋, －, *, / , FFT, FFTrms, Intg, Diff, Sqrt, определяемая пользователем функция, цифровой фильтр (низкочастотный, высокочастотный, полосовой пропуск, отклонение полосы пропускания) |
| Хранение сигналов | 100 сигналов |
| Генератор сигналов произвольной формы | |
| Количество каналов | 1 |
| Полоса пропускания | 50 МГц |
| Частота дискретизации | 250 МВыб/с |
| Формы сигналов | синусоидальные, квадратичные, линейные и импульсные |
| Диапазон амплитуд | 2 мВ – 5 В (≤ 50 МГц) 2 мВ – 20 В (≤ 25 МГц) |
| Вертикальное разрешение | 14 бит |
| Длина сигнала | 16К |
| Общие характеристики | |
| Тип дисплея | 10,4 - дюймовый сенсорный ЖК-экран, 800 x 600 точек |
| Предохранитель | Т, 2 А, 250 В |
| Интерфейс | USB-host, USB-device, Trig Out (Pass/Fail), LAN, VGA, PictBridge |
| Габариты | 422 х 226 х 135 мм |
| Вес нетто | 5 кг |
