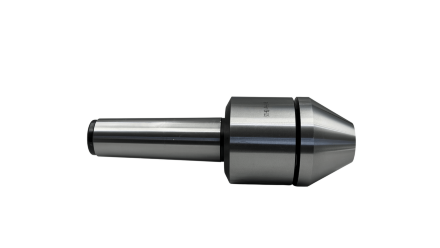

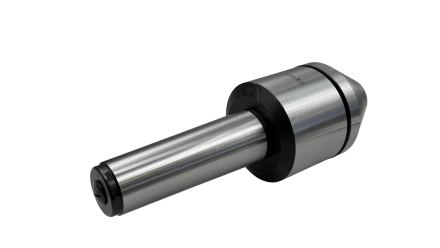

Центр вращения №6 (Б-1-6-У) 56-125 мм, грибковый, с насадкой TORNERI

Вращающийся центр усиленной серии для установки в пиноль задней бабки токарного станка. Применяется для надежной фиксации и поддержки длинномерных пустотелых заготовок — труб, гильз, муфтовых деталей — при обработке в центрах. Грибковая конструкция обеспечивает контакт с торцом трубы без повреждения внутренней поверхности. Предназначен для обработки деталей с внутренними центровыми отверстиями не менее 56 мм и не более 125 мм.

Конструкция и исполнение:

Тип Б — центр со сменной грибковидной насадкой на центровом валике, что позволяет быстро адаптировать оснастку под разные диаметры заготовок.

Исполнение «У» (усиленное) — повышенная нагрузочная способность за счет роликовых подшипников, рассчитана на работу с массивными деталями.

Посадочный конус — Морзе КМ6.

Насадка — сменная, диапазон охвата 56–125 мм.


Технические характеристики:

Радиальное биение — не более 0,016 мм.

Максимальная частота вращения — до 2000 об/мин.

Общая длина центра (L) — 340 мм.

Длина рабочей части (l) — 150 мм.

Стандарт — ГОСТ 8742-75.

Конструктивные особенности:

корпус — из термообработанной инструментальной стали;

упорный подшипник — конический роликовый, регулируемый, с предварительным натягом для минимальной вибрации;

насадка фиксируется байонетным соединением, замена без специального инструмента;

центрирование по наружному конусу насадки исключает люфт.

Область применения:

токарные станки с пинолью под конус Морзе КМ6;

обработка труб нефтяного сортамента, гильз, валков, муфтовых заготовок;

черновая и получистовая обработка при значительных осевых усилиях.
