Описание и характеристики

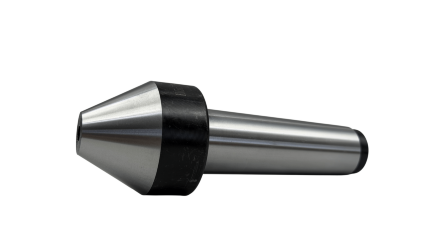

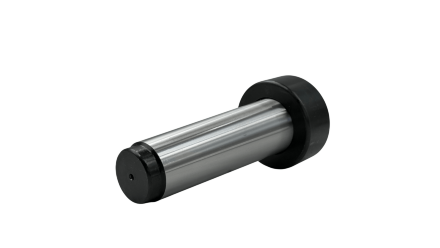

Грибковый вращающийся центр применяют для осевой поддержки и центрирования полых заготовок, труб, втулок и деталей с крупным внутренним отверстием. Рабочая грибковая часть воспринимает осевое усилие и удерживает заготовку при обработке наружных поверхностей, а вращение снижает трение между опорой и деталью.
Обозначение №5 означает размер центра и посадочный конус Морзе 5. Диаметр грибковой части составляет 70 мм. Центр предназначен для установки в заднюю бабку токарного станка с соответствующим коническим гнездом; конструкция относится к типу, для которого применяется ГОСТ 8742-75. Инструмент изготовлен TORNERI.
При выборе сопоставляют конус Морзе с оборудованием, диаметр рабочей части — с торцом или внутренней поверхностью заготовки, а также оценивают устойчивость детали и допустимые условия вращения. Перед работой очищают посадочное отверстие и контактные поверхности.
