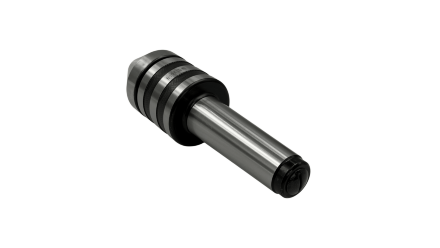

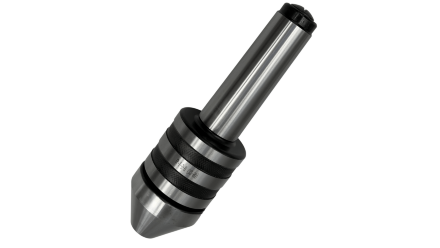

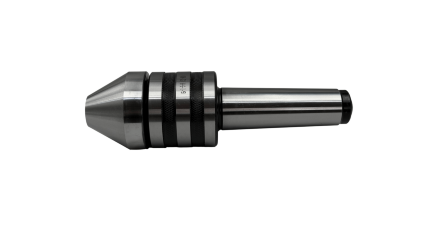

Центр вращения №5 (Б-1-5-Н) 32-80 мм, грибковый, с насадкой TORNERI

вращающийся центр нормальной серии для установки в пиноль задней бабки токарного станка. Применяется для надежной фиксации и поддержки длинномерных пустотелых заготовок — труб, гильз, муфтовых деталей — при обработке в центрах. Грибковая конструкция обеспечивает контакт с торцом трубы без повреждения внутренней поверхности. Предназначен для обработки деталей с внутренними центровыми отверстиями не менее 32 мм и не более 80 мм.

Конструкция и исполнение:

Тип Б — центр со сменной грибковидной насадкой на центровом валике, что позволяет быстро адаптировать оснастку под разные диаметры заготовок.

Исполнение «Н» (нормальное) — стандартная нагрузочная способность, рассчитана на обычные токарные работы.

Посадочный конус — Морзе КМ5.

Насадка — сменная, диапазон охвата 32–80 мм.

Технические характеристики:

Радиальное биение — не более 0,012 мм.

Максимальная частота вращения — до 2500 об/мин.

Длина рабочей части (l) — 104 мм.

Диаметр центрового валика — 32 мм.

Максимальная масса заготовки — до 900 кг.

Максимальное осевое усилие — до 1300 кгс.

Стандарт — ГОСТ 8742-75.

Конструктивные особенности:

корпус — из термообработанной инструментальной стали;

упорный подшипник — конический роликовый, регулируемый, с предварительным натягом для минимальной вибрации;

насадка фиксируется байонетным соединением, замена без специального инструмента;

центрирование по наружному конусу насадки исключает люфт.

Область применения:

токарные станки с пинолью под конус Морзе КМ5;

обработка труб нефтяного сортамента, гильз, валков, муфтовых заготовок;

черновая и получистовая обработка.
