Описание и характеристики

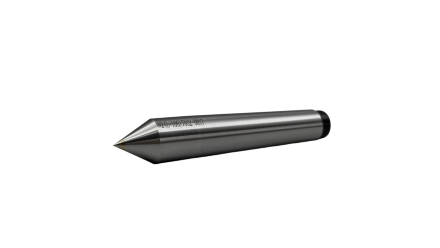

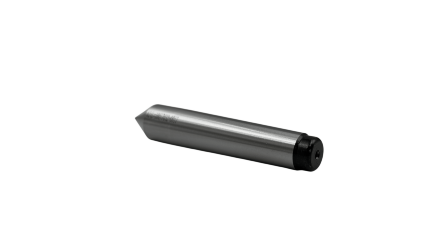

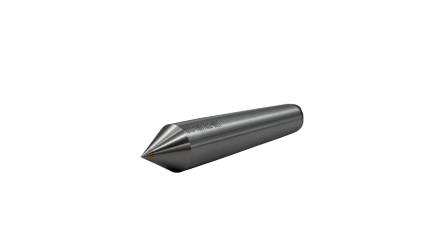

Упорный центр предназначен для осевой фиксации и поддержки заготовок типа «вал» при токарной обработке. Неподвижная конструкция устанавливается в заднюю бабку и воспринимает осевое усилие, удерживая деталь между центрами. Такой центр применяют при работах, где вращение опоры относительно заготовки не требуется.
Обозначение №2 означает размер изделия и посадочный конус Морзе 2. Артикульное обозначение конструкции — 7032-0017. Указанная длина составляет 100 мм, ширина — 25 мм. Для упорных центров используется ГОСТ 13214-79. Оснастка предназначена для станков с соответствующим коническим гнездом задней бабки.
При выборе проверяют соответствие конуса станку, соосность центров, форму центрового отверстия заготовки и допустимое осевое усилие. Неподвижный центр требует контроля смазки и состояния контактной зоны, поскольку деталь скользит относительно опоры. Производитель — TORNERI.
