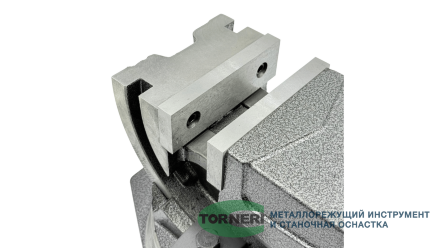

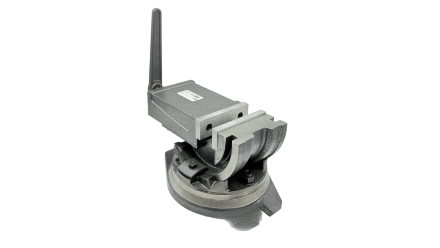

Тиски станочные глобусные двухосевые поворотные QHK125 с длиной губок 125 мм TORNERI

Глобусные станочные тиски с шириной губок 125 мм серии QHK125 TORNERI представляют собой высокоточное зажимное приспособление с двухосевым поворотным механизмом, предназначенное для надёжной фиксации заготовок при обработке на сверлильных, фрезерных, шлифовальных и строгальных станках. Увеличенные L-образные губки и двойная система настройки положения обеспечивают точное позиционирование и надёжное крепление деталей сложной формы.

Конструкция тисков выполнена из высокопрочного чугуна. Губки изготовлены из легированной стали. Поворотный механизм позволяет устанавливать заготовку под любым углом к вертикальной плоскости, значительно расширяя технологические возможности оснастки.

Технические характеристики:

Ширина губок (В): 125 мм;

Максимальный рабочий ход (Smax): 150 мм;

Высота губок (h): 40 мм;

Высота тисков (Н): 80 мм;

Общая длина (L): 345 мм;

Угол поворота по вертикали: 90°;

Угол поворота по горизонтали: 360°;

Материал корпуса: высокопрочный чугун;

Материал губок: сталь;

Усилие зажима: 3000 кгс;

Вес: 17,200 кг;

Габариты в упаковке: 40×24×18 см;

Цена деления шкалы угла поворота: 1°;

Соответствие требованиям ISO 9001.

Особенности конструкции:

Глобусная система поворота позволяет обрабатывать детали под заданным углом с высокой точностью. Тиски оснащены двухосевым поворотным механизмом: вращение по горизонтали на 360° позволяет зафиксировать заготовку в любом направлении без переустановки, а наклон по вертикали до 90° даёт возможность обрабатывать детали под углом к плоскости стола. Закрытый тип винта защищает ходовую часть от загрязнений и продлевает срок службы инструмента.

Область применения:

Тиски QHK125 предназначены для оснащения сверлильных, фрезерных, шлифовальных и строгальных станков, а также обрабатывающих центров. Инструмент широко применяется в машиностроении и металлообработке при выполнении операций, требующих точного позиционирования заготовки под углом к вертикальной и горизонтальной плоскости. L-образная форма губок позволяет надёжно фиксировать детали сложной конфигурации.
