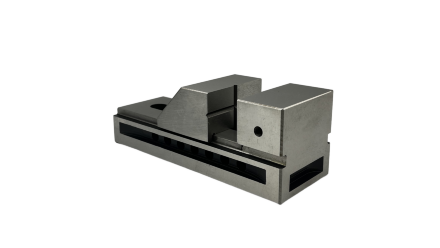

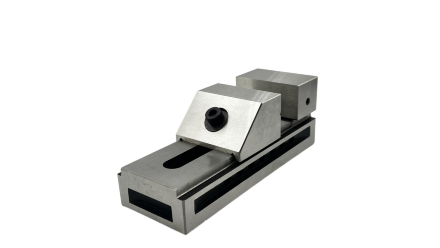

Тиски лекальные прецизионные QKG63 с шириной губок 63 мм TORNERI

Прецизионные лекальные тиски с шириной губок 63 мм серии QKG63 TORNERI представляют собой высокоточный станочный инструмент быстрозажимного типа, предназначенный для надёжного крепления заготовок при фрезеровании, шлифовании, электроэрозионной обработке, а также для точных измерений и разметочных работ.

Изделие изготовлено из высококачественной легированной стали с закалкой рабочих поверхностей до твёрдости 58–62 HRC. Высокая точность изготовления гарантирует параллельность и перпендикулярность рабочих поверхностей в пределах 0,005 мм на 100 мм длины. Конструкция соответствует типу 3340 по ГОСТ 20746-75.

Особенности конструкции:

Быстрый зажим и ускоренный холостой ход обеспечивают эффективную настройку, что особенно важно при быстропереналаживаемых производственных задачах.

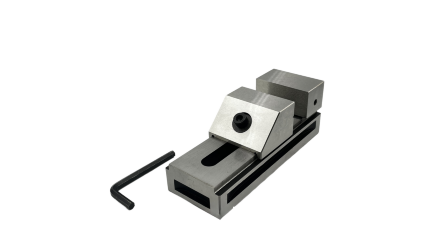

Грубая настройка губок под размер детали осуществляется с помощью штыря; окончательная фиксация — шестигранным ключом через верхнюю прижимную гайку.

Подвижная губка оснащена горизонтальной и вертикальной V-образными проточками, что позволяет надёжно фиксировать как плоские, так и цилиндрические заготовки различных диаметров.

Расхождение губок — от полного смыкания до 85 мм.

Технические характеристики QKG63:

Ширина губок (В): 63 мм;

Высота губок (h): 32 мм;

Рабочий ход (Smax): 85 мм;

Общая длина (L): 175 мм;

Общая высота (Н): 32 мм;

Усилие зажима: 1000 кгс;

Вес: 3,950 кг;

Твёрдость рабочих поверхностей: 58–62 HRC;

Точность: параллельность и перпендикулярность 0,005 мм/100 мм;

Крепление: через продольные пазы на корпусе с помощью прижимов;

Габариты в упаковке: 24,5×11×11 см.

Область применения:

Тиски QKG63 предназначены для закрепления на магнитном столе или станине шлифовальных, фрезерных, электроэрозионных и других станков. Инструмент обеспечивает высокую точность фиксации и применяется при выполнении прецизионных операций: шлифование заготовок, фрезерование, точные измерения, разметочные и проверочные работы.

Быстрый зажим и простота настройки делают тиски удобным решением для задач, требующих частой переналадки.
