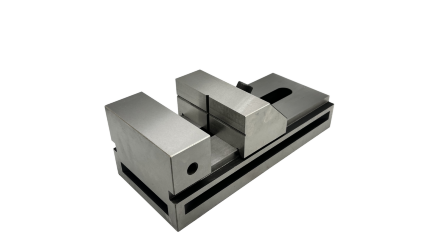

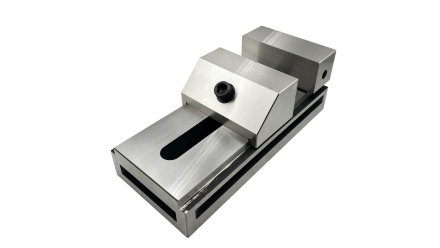

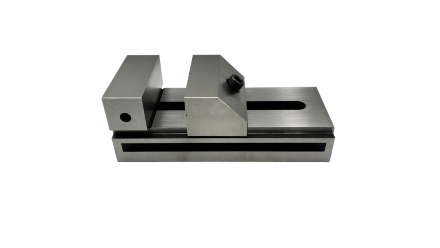

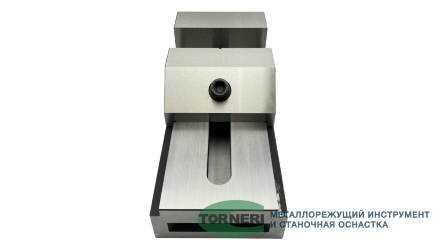

Тиски лекальные прецизионные 125 мм L губок QKG125 TORNERI

Прецизионные лекальные тиски с шириной губок 125 мм серии QKG125 TORNERI представляют собой высокоточный станочный инструмент быстрозажимного типа, предназначенный для надёжного крепления заготовок при фрезеровании, шлифовании, электроэрозионной обработке, а также для точных измерений и разметочных работ.

Изделие изготовлено из высококачественной легированной стали с закалкой рабочих поверхностей до твёрдости 58–62 HRC. Высокая точность изготовления гарантирует параллельность и перпендикулярность рабочих поверхностей в пределах 0,005 мм на 100 мм длины. Конструкция соответствует типу 3340 по ГОСТ 20746-75.

Особенности конструкции:

Быстрый зажим и ускоренный холостой ход обеспечивают эффективную настройку, что особенно важно при быстропереналаживаемых производственных задачах.

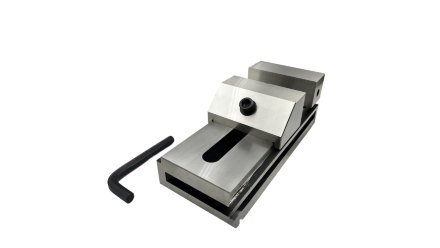

Грубая настройка губок под размер детали осуществляется с помощью штыря; окончательная фиксация — шестигранным ключом через верхнюю прижимную гайку.

Подвижная губка оснащена горизонтальной и вертикальной V-образными проточками, что позволяет надёжно фиксировать как плоские, так и цилиндрические заготовки различных диаметров.

Расхождение губок — от полного смыкания до 160 мм.

Технические характеристики QKG125:

Ширина губок (В): 125 мм;

Высота губок (h): 50 мм;

Рабочий ход (Smax): 160 мм;

Общая длина (L): 285 мм;

Усилие зажима: 2500 кгс;

Вес: 15,400 кг;

Твёрдость рабочих поверхностей: 58–62 HRC;

Точность: параллельность и перпендикулярность 0,005 мм/100 мм;

Материал: легированная сталь;

Крепление: через продольные пазы на корпусе с помощью прижимов;

Габариты в упаковке: 32,5×14×16 см.

Область применения:

Тиски QKG125 предназначены для закрепления на магнитном столе или станине шлифовальных, фрезерных, электроэрозионных и других станков. Инструмент обеспечивает высокую точность фиксации и применяется при выполнении прецизионных операций: шлифование заготовок, фрезерование, точные измерения, разметочные и проверочные работы.

Быстрый зажим и простота настройки делают тиски удобным решением для задач, требующих частой переналадки.
