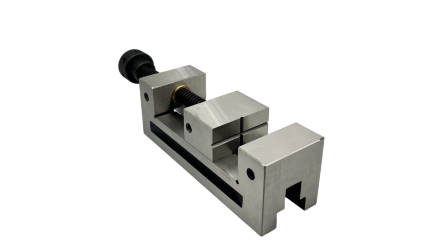

Тиски лекальные прецизионные с длиной губок 125 мм QGG125A TORNERI

Лекальные прецизионные тиски с шириной губок 125 мм серии QGG125A TORNERI — это высокоточный станочный инструмент, разработанный для жесткой и надежной фиксации заготовок при механической обработке, прецизионной сборке, разметке и контрольных операциях. Модель с увеличенной шириной губок и максимальным раскрытием идеально подходит для применения в машиностроении, приборостроении и металлообработке, где критически важны абсолютная точность базирования и устойчивость зажима.

Изделие полностью соответствует требованиям ГОСТ 20746-75 и производится из высококачественной легированной стали с последующей закалкой рабочих поверхностей до твердости 58–62 HRC и чистовой шлифовкой. Прецизионная геометрия обеспечивает исключительную точность: неперпендикулярность и непараллельность рабочих поверхностей относительно основания не превышает 0,005/100 мм, что гарантирует высокую повторяемость результатов при серийных операциях.

Конструктивные особенности:
Монолитный корпус с неподвижной губкой и подвижная губка, закрепленная посредством зажимной планки и винтов, образуют жесткую систему. Подвижная губка оснащена горизонтальной и вертикальной призматическими проточками, что позволяет надежно фиксировать как плоские детали, так и цилиндрические заготовки различных диаметров. Для удобства монтажа на станине по бокам корпуса предусмотрены продольные Т-образные пазы для крепления прижимами.

Технические характеристики QGG125A:

Ширина губок (В): 125 мм;

Максимальное раскрытие (А): 210 мм;

Высота губок (h): 50 мм;

Габаритная длина (L): 350 мм;

Общая высота (Н): 110 мм;

Поворотное основание: Нет (неповоротная конструкция);

Вес: 20 кг;

Серия: QGG.

Инструмент предназначен для установки на магнитном столе или станине шлифовальных, фрезерных, электроэрозионных и координатно-расточных станков.

Область применения:
Тиски QGG125A TORNERI эффективны при выполнении широкого спектра точных работ: шлифование плоских и профильных поверхностей, фрезерование пазов, точные линейные измерения, разметка и электроэрозионная обработка. Максимальная ширина губок 125 мм и увеличенное раскрытие 210 мм обеспечивают устойчивый захват крупных и ответственных заготовок, включая пакетную обработку нескольких деталей одновременно. Отсутствие поворотного основания гарантирует максимальную жесткость и стабильность при высоких нагрузках. Наличие резьбовых отверстий для дополнительной оснастки позволяет жестко базировать детали в единой системе координат, что особенно ценно при обработке ответственных деталей в крупносерийном производстве.

Простой и быстрый зажим, а также удобная переналадка делают эти тиски оптимальным выбором для высокоточных и быстро переналаживаемых участков механической обработки.
