Описание и характеристики
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | не внесено |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| Декларация о соответствии ЕАЭС | ТР ТС 020/2011 |
Изготовитель: ООО "АКС" (РФ).
Состояние: новое изделие.
Поверка: невозможна, поскольку не внесено в госреестр СИ РФ.
Описание
UK1410 предназначен для измерения времени и скорости распространения продольных ультразвуковых волн в твёрдых материалах при сквозном прозвучивании. В процессе контроля допускается проведение поверхностного прозвучивания.
Измерение скорости и времени может проводиться на основе изменяемой базы с целью определения прочности и целостности материалов и конструкций. Оценка прочности основана на корреляции скорости распространения ультразвуковых волн в материале с его физико-механическими характеристиками и физическим состоянием.

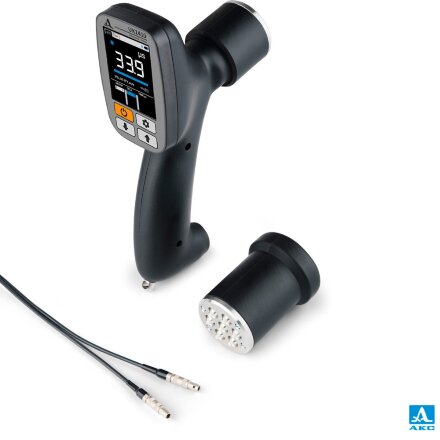

В корпус ультразвукового тестера UK1410 встроен семиэлементный преобразователь с сухими точечным контактом (СТК), принимающий ультразвуковую волну. Излучение ультразвуковой волны осуществляется выносным семиэлементным СТК преобразователем, подключенным к корпусу прибора с помощью одинарного кабеля LEMO-LEMO.
Наличие многоэлементного преобразователя повышает энергию сигнала, что позволяет проводить контроль больших толщин конструкций из бетона.
- Поиск инородных включений, полостей, непроливов, расслоений и трещин в объектах контроля из бетона, железобетона и природного камня при наличии двухстороннего доступа к объекту.
- Оценка прочности бетона с помощью построения корреляционной (градуировочной) кривой, отражающей зависимость времени и скорости распространения ультразвуковых волн в объекте с его физико-механическими свойствами и физическим состоянием.
- Максимальная толщина контролируемого объекта – 2 500 мм.
- Контроль конструкций из железобетона бетона толщиной до 1 000 мм.
- Оценка возраста материала при условии изменения его свойств со временем.
- Оценка пористости и трещиноватости материала.
- Цветной, антибликовый 2,8'' TFT дисплей.
- Встроенная система автоматической регулировки усиления (АРУ).
- Эргономичный корпус из лёгкого и ударопрочного пластика.
- Встроенный, быстро заряжаемый LiFePO4 аккумулятор с увеличенным сроком службы и циклом заряда/разряда, способный работать при низких температурах.
- Энергонезависимая память на 50 000 измерений с возможностью сортировки по группам.
- Передача данных на внешний компьютер с помощью USB и bluetooth.
- Удобное меню и быстрый доступ к функциям управления.
- Индикатор уровня заряда аккумулятора.
- Оперативное управление яркостью подсветки экрана прибора.
- Наличие А-Скана сигнала.
| Параметр | Значение |
| Тип преобразователей | недемпфированные СТК |
| Конфигурация преобразователя | 7 капсул, расположенных «ромашкой» |
| Амплитуда зондирующего импульса, В | 400 |
| Рабочая частота, кГц | 50 |
| Диапазон устанавливаемой задержки, мкс | от 0 до 20 |
| Временной сдвиг, мкс | от 0 до 500 |
| Диапазон устанавливаемой величины базы, мм | от 50 до 2500 |
| Максимальное число накоплений | 64 |
| АРУ | отключаемое |
| Максимальная толщина контролируемого объекта, м | 2,5 |
| Дискретность индикации времени распространения ультразвуковых волн, мкс | 0,1 |
| Дискретность индикации скорости распространения ультразвуковых волн, м/с | 10 |
| Диапазон измерений времени распространения продольных ультразвуковых волн, мкс | от 10 до 700 |
| Диапазон измерений времени распространения продольных ультразвуковых волн, м/с | от 1000 до 15000 |
| Пределы допускаемой абсолютной погрешности измерений времени распространения ультразвуковых волн, мкс, где t измеренное значение времени, мкс | ±(0,02·t+0,1) |
| Пределы допускаемой абсолютной погрешности измерений скорости распространения ультразвуковых волн, м/с, где с измеренное значение скорости, м/с ε–относительная погрешность базы измерений | ±(0,02+ε)∙с+10) |
| Номинальное напряжения питания, В | 3,3 |
| Продолжительность непрерывной работы при яркости дисплея 80%, температуре 25°С, ч, не менее | 16 |
| Экран | 2,8”, 320×240 точек |
| Габаритные размеры электронного блока, мм, не более | 230х125х65 |
| Габаритные размеры внешнего преобразователя, мм, не более | Ø 60х80 |
| Масса электронного блока, г, не более | 420 |
| Средняя наработка на отказ, ч | 18 000 |
| Установленный срок службы, лет | 5 |
| Условия эксплуатации: | |
| температура воздуха, °С | от минус 10 до плюс 55 |
| относительная влажность воздуха при температуре плюс 35°С, %, не выше | 95 |
| Наименование | Артикул |
| UK1410 - электронный блок ультразвукового тестера | 1124 |
| Антенная решетка М1001 0.05A0D25PL | 1153 |
| Кабель LEMO-LEMO одинарный 3,0 м | 1216 |
| Сетевой адаптер 220 В - USB | 1830 |
| Кабель USB A - Micro B | 1222 |
| Компакт диск с документацией и ПО | 1516 |
| Проверочный образец A1410 Pulsar | 1309 |
| Жесткий кейс Т14 | 1623 |
