Описание и характеристики
Описание

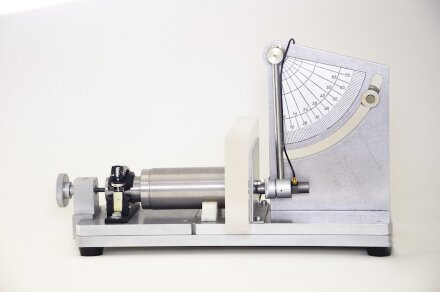

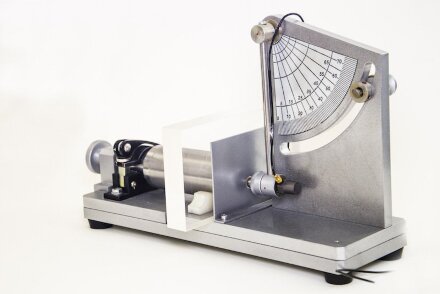

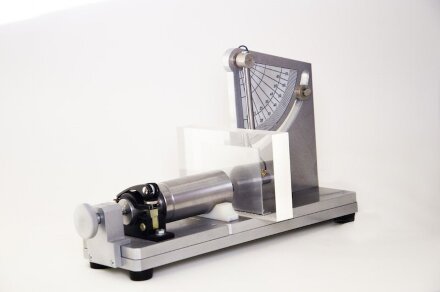

Стенд ударный Стройприбор УДС-I является вспомогательным устройством при поверке мер эквивалентных прочности бетона МЭПБ-МГ4 и предназначен для создания и воспроизведения ударного импульса возникающего при взаимодействии индентора маятника, на котором установлен акселерометр пьезоэлектрический 4371, с поверхностью меры. Необходимая для удара энергия накапливается в маятнике за счет работы против силы тяжести.
Стенд ударный Стройприбор УДС-I имитирует работу приборов предназначенных для измерения прочности бетона методом ударного импульса.
При поверке меру устанавливают на основании стенда ударного Стройприбор УДС-I между наковальней и упором, с помощью микрометрического винта фиксируют меру, плотно прижав ее наковальней к упору, после чего сбрасывают маятник, освободив фиксатор. Маятник под действием силы тяжести разгоняется и ударяется о меру.
Электрический сигнал, возникающий в акселерометре при ударе, поступает в измерительный усилитель и далее на цифровой осциллограф-мультиметр. По показаниям осциллографа-мультиметра определяют амплитуду сигнала, Ui, возникающего в акселерометре при ударе.
Далее по установленной зависимости между определяют номинальное значение прочность мер.
Характеристики
| Наименование характеристик | УДС-I | |
| Цена, рублей | по запросу | |
| Диапазон создаваемых ударных ускорений, м/с2 | от 1000 до 21000 | |
| Габаритные размеры, длина, высота, ширина, мм | 380 × 240 × 110 | |
| Масса, кг | 4.7 | |
Комплектация
- Стенд ударный Стройприбор УДС-I
- Индикатор часового типа ИЧ-10
- Шаблон для установки высоты падения маятника
- Оптический датчик
- Сетевой адаптер
- Соединительный кабель
- Паспорт
- Руководство по эксплуатации
- Индивидуальная упаковка
