Описание и характеристики
Описание

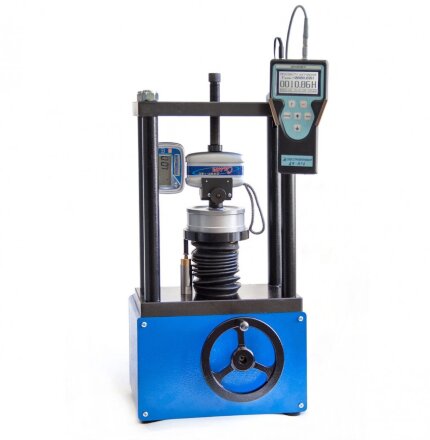

Стенд Стройприбор СКДК-МГ4 является вспомогательным устройством при поверке кистевых динамометров и предназначен для создания нагрузки на динамометры.
Силовая рама нагружающего устройства состоит из основания, четырех стоек, траверсы и силового винта. На основании силовой рамы смонтирован механизм нагружения с опорной плитой, представляющий собой винтовую передачу, и толкатель. Под основанием силовой рамы размещен привод механизма нагружения, представляющий собой редуктор с маховиком.
Устройство фиксации служит для регулирования положения и фиксации рукояти поверяемых динамометров различных модификаций.
При вращении маховика привода по часовой стрелке, механизм нагружения перемещает опорную плиту вверх, создавая нагрузку на установленные на ней, соосно, эталонный и поверяемый динамометры. Перемещение плиты контролируется по положению штока (цветная метка) толкателя.
Стенд Стройприбор СКДК-МГ4 предназначен для поверки кистевых динамометров предназначен для эксплуатации совместно с динамометрами ДМС-МГ4 (приобретается отдельно) с наибольшим пределом измерений 0.5; 1 или 2 кН, классов точности 0.5; 1 или 2 (погрешность ±0.12%, ±0.24% или ±0.45%).
Возможна эксплуатация совместно с динамометрами других производителей.
УСЛОВИЯ ЭКСПЛУАТАЦИИ СТЕНДА СТРОЙПРИБОР СКДК-МГ4:
- температура окружающего воздуха от 15 до 25 ºС;
- верхнее значение относительной влажности 80 %;
- диапазон атмосферного давления от 84,0 до 106,7 кПа.
Характеристики
| Наименование характеристик | СКДК-МГ4 | |
| Предел нагружения, кН | 2 | |
| Высота рабочего пространства, мм, не менее | 105 | |
| Размер рабочего пространства в плане, мм | 195 × 105 | |
| Диаметр кольцевой центрирующей проточки опорной плиты, мм, не менее | 98 | |
| Ход подачи силового винта, мм, не более | 55 | |
| Рабочий ход опорной плиты, мм, не менее | 30 | |
| Габаритные размеры нагружающего устройства, ВхШхГ, мм, не более | 535 × 260 × 220 | |
| Масса нагружающего устройства, кг, не более | 28 | |
Комплектация
- Стенд Стройприбор СКДК-МГ4
- Силовая рама
- Механизм нагружения
- Устройство фиксации
- Паспорт
- Индивидуальная упаковка
