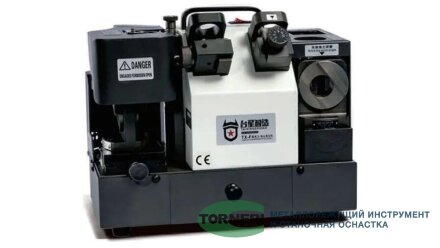

Станок для заточки сверл и фрез 13-30 мм TX-F6 TORNERI

Универсальный станок для заточки сверл и концевых фрез TX-F6 – это профессиональное многофункциональное оборудование для высокоточной заточки сверл диаметром от 13 до 30 мм и концевых фрез диаметром от 12 до 30 мм . Станок идеально подходит для восстановления геометрии режущего инструмента, используемого на обрабатывающих центрах, станках с ЧПУ и в металлообрабатывающих производствах.

Основные технические характеристики

Модель станка: TX-F6.
Напряжение питания: 220 В.
Мощность электродвигателя: 250–400 Вт.
Частота вращения: 4400–4800 об/мин.
Диаметр затачиваемых сверл: 13–30 мм.
Диаметр затачиваемых концевых фрез: 12–30 мм.
Угол заточки сверла при вершине: 95–135 градусов.
Угол заточки фрезы: 0–5 градусов.
Габариты (Д×Ш×В): 450×340×380 мм.
Масса: 47–48 кг.

Функциональные возможности

Станок TX-F6 выполняет две основные функции: заточку спиральных сверл и заточку концевых фрез. Для фрез предусмотрена возможность заточки инструмента с 2, 3, 4 и даже 6 перьями (стружкоотводящими канавками) .

Угол заточки сверла регулируется в диапазоне от 95 до 135 градусов, что позволяет настраивать оборудование под сверление различных материалов – от мягких сплавов до твердой и нержавеющей стали. Угол заточки фрезы регулируется от 0 до 5 градусов.

Для заточки стандартных сверл и фрез из быстрорежущей стали (HSS) используется диск CBN (кубический нитрид бора), входящий в комплект поставки. Для заточки инструмента из твердого сплава (карбид, с победитовыми напайками) требуется использовать алмазный диск SDC, который приобретается отдельно .

Простота использования

Станок имеет простую и интуитивно понятную конструкцию, который позволяет работать без специальных навыков и опыта заточки . Настройка станка под нужный диаметр и угол заточки занимает минимальное время. Для освоения оборудования не требуется специального обучения.

Комплектация

В стандартную комплектацию станка TX-F6 входит следующее оборудование и оснастка:

Шлифовальные круги: диск CBN для заточки инструмента из быстрорежущей стали HSS – для сверл (1 штука) и для фрез (1 штука).
Набор цанг для сверл: 19 цанг диаметрами от 13 до 30 мм. Два цанговых патрона для концевых фрез: для 2-х и 4-х перьевых фрез – 1 штука; для 3-х и 6-ти перьевых фрез – 1 штука.
Инструкция по эксплуатации и гарантийный талон.
