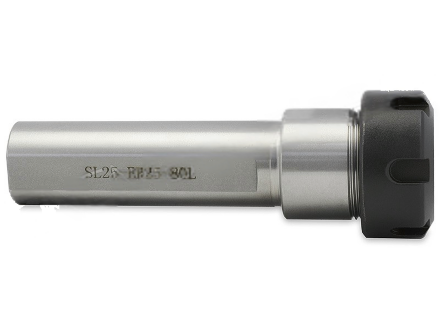

SL25-ER25-80L Цанговый патрон цилиндрический хвостовик, с лыской

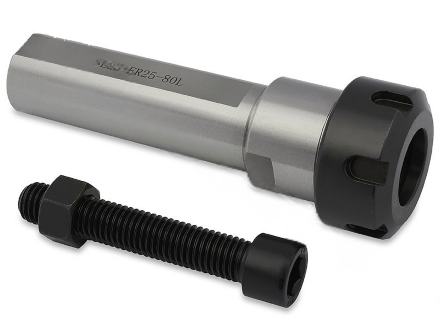

Фрезерный цанговый патрон CNCM SL25-ER25-80L предназначен для фиксации фрез и инструментов с прямым хвостовиком стандарта DIN 6499. Цилиндрический хвостовик C25 выполнен с лыской, его длина составляет 80 мм. Модель рассчитана на цангу ER25; диаметр d — 25 мм, диаметр D — 42 мм. Исполнение SL**-ER выбирают для работы при недостаточном доступе к зоне резания, при фрезеровании с большим вылетом инструмента и для фиксации фрез малого диаметра. Оправка может устанавливаться в более крупный цанговый патрон фрезерного или сверлильного станка, а также в осевой держатель инструмента на токарном станке. Биение указано как 0,005 мм. Сзади оправки есть отверстие под винт. Использование винта с гайкой облегчает установку в патрон, позволяет определить ранее настроенный вылет и немного увеличить вылет оправки с цилиндрическим хвостовиком с лыской. В модели применена затяжная гайка типа UM. Размеры: L1 — 132 мм, L2 — 52 мм, T — M12x1.75P, C — 25.
