Описание и характеристики

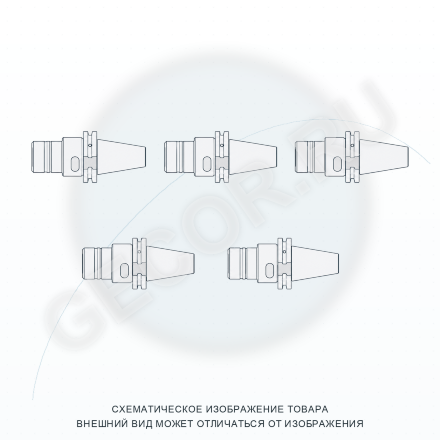

Гидропластовый патрон CNCM SK50-PHC20-90 предназначен для установки режущего инструмента с хвостовиком, имеющим допуск в пределах h6. Модель выполнена с типом хвостовика SK50, посадочным диаметром 20 мм и длиной L 90 мм. Диаметр D составляет 43 мм, размер L1 — 34.5 мм.
Внутренняя полость, заполненная жидкостью под давлением, снижает вибрацию оправки и обеспечивает усилие зажима, жесткость и точность позиционирования инструмента. Патрон имеет балансировку G2.5/20000 об/мин и форму AD/B для подачи СОЖ через сквозное отверстие и фланец. В комплект входит специальный ключ. Штревель и цанги PHC/HC20 для гидропатрона приобретаются отдельно.
Технические характеристики
БрендCNCM
Тип оснасткиПатроны и оправки фрезерные
Тип хвостовикаSK50
Серия конусаSK
Типоразмер цангиPHC/HC20
Серия цангиPHC
Вид патрона/оправкиSK-PHC гидро
Назначение патронаГидропластовый
Наружный диаметр D, мм43
Посадочный диаметр d, мм20
Длина L, мм90
