Описание и характеристики

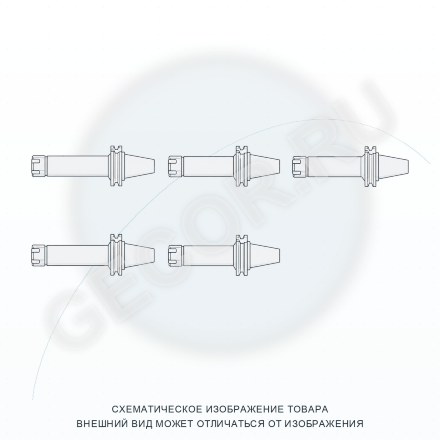

Цанговый патрон SK40-ER16Mx130 DIN69871 относится к типу SK-ERM цанговых мини-патронов и предназначен для надежного центрирования и фиксации режущего инструмента. Хвостовик патрона — SK40, вид цанги — ER16.
Оправки ER-mini применяют при ограниченном доступе к зоне резания, обработке с большим вылетом и закреплении инструмента небольшого диаметра. Уменьшенная зажимная гайка облегчает доступ к зоне резания. Диаметр патрона D составляет 22 мм, длина L — 130 мм.
В комплект к патрону входит гайка для цанг ER16-M. Цанги ER16, ключ и штревель приобретаются отдельно. Для формы патрона AD предусмотрена подача СОЖ через сквозное отверстие, для формы AD/B — через сквозное отверстие и фланец. Балансировка: G6.3/15000 об/мин или G2.5/25000 об/мин.
Технические характеристики
БрендCNCM
Тип оснасткиПатроны и оправки фрезерные
Тип хвостовикаSK40
Серия конусаSK
Типоразмер цангиER16
Серия цангиER
Вид патрона/оправкиSK-ERM цанговый мини
Назначение патронаЦанговый
СтандартDIN69871
Наружный диаметр D, мм22
Длина L, мм130
