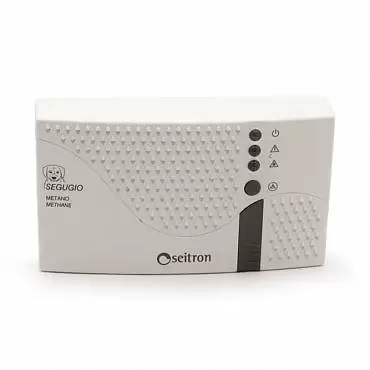

Сигнализатор Seitron RGDMETMP1

Сигнализатор Seitron RGDMETMP1 это электронный прибор, удовлетворяющий всем требованиям по безопасности во всех случаях, когда использование бытовых и промышленных установок влечет за собой риск образования утечек природного газа.

Сигнализатор представляет собой стационарный, одноканальный автоматический прибор непрерывного действия с одним фиксированным порогом, со световой и звуковой сигнализацией.

Сигнализатор Seitron RGDMETMP1 предназначен для определения повышенной концентрации природного газа, выдачи сигнализации о превышении установлен- ного порогового значения довзрывоопасной концентра- ции природного газа в воздухе, а также для выдачи сигнала на приточно-вытяжную вентиляцию или на электромагнитный газовый клапан для прекращения подачи газа посредством замыкания (размыкания) контактов реле.

Принцип действия сигнализатора – термокаталитический, основанный на измерении сопротивления нагретой платиновой спирали, величина которого пропорциональна тепловому эффекту реакции окисления (горения) природного газа, протекающего на каталитически активированной поверхности этой спирали. Способ забора пробы – диффузионный. Рабочее положение сигнализатора – вертикальное.

Область применения сигнализатора – невзрывоопасные зоны жилых (кухни), коммунально-бытовых, административных и общественных зданий, а также невзрывоопасные зоны производственных зданий и сооруже- ний с применением газоиспользующего оборудования (котельные различной мощности).

Конструктивно сигнализатор выполнен одноблочным в пластмассовом корпусе с встроенным датчиком и предназначен для крепления на стену.

При срабатывании сигнализатор обеспечивает возможность осуществлять коммутацию внешних цепей контактами реле типа "сухой контакт" для автоматического включения (отключения) исполнительных устройств.

Принцип работы сигнализатора:

При обнаружении утечки газа и достижении уровня 10% от объема нижней границы взрывоопасной концен- трации звучит звуковой сигнал, а на лицевой панели загорается красный индикатор. Если концентрация газа длится более 7 секунд переключаются контакты выход- ного реле, к которым может быть подключен газовый отсечной клапан.

При снижении концентрации ниже порогового значения 10%/20% НКПР индикатор перестает све-ся,звукой сигнал затихает, а контакты реле возвращаются в исходное положение автоматически.

К сигнализатору Seitron RGDMETMP1 может быть подключен один внешний сенсор типа SGAMET. В случае обнаружения утечки газа в зоне установки внешнего сенсора на передней панели сигнализатора красный индикатор мигает.

Запрещается проверять работоспособность сигнализатора газом из зажигалок !

На лицевой панели сигнализатора расположены световые индикаторы, имеющие следующие обозначения:

• зеленый - питание, нормальная работа
• желтый - отказ чувствительного элемента
• красный - авария

На лицевой панели расположена также кнопка "test", нажатие и удержание которой в течение 2 сек запускает функцию тестирования чувствительного элемента и всего сигнализатора в целом.

Монтаж сигнализатора:

Сигнализатор Seitron RGDMETMP1 устанавливается на высоте 30-40 см от потолка, над местами возможных утечек газа, в местах возможных скоплений газа, в местах удобных для обслуживания. Для доступа к клеммной колодке снимите лицевую панель.

Избегайте установку сигнализатора в помещении с присутствием таких веществ как, растворители, клеи, лакокрасочная продукция, парфюмерная продукция, алкоголь.

Работоспособность прибора напрямую зависит от его местоположения. Не рекомендуется устанавливать сигнализатор в замкнутом пространстве (в шкафу), рядом с дверью или окном, в местах с повышенной влажностью, в местах, где пыль и грязь могут блокировать работу чувствительного элемента, а также в местах, где температура может опускаться ниже -10°С или повышаться свыше +50°С.

Рекомендуется по мере необходимости протирать чувствительный элемент и корпус сигнализатора тканью, смоченной спиртосодержащим раствором, при этом прибор должен быть отключен от электроэнергии.

Запрещается проверять работоспособность сигнализатора газом из зажигалок !
