Описание и характеристики
Разметочный штангенциркуль ШЦТ-I используют для измерения размеров и нанесения разметочных линий на металлических заготовках и деталях. Диапазон измерений составляет 0–150 мм, значение отсчёта — 0,05 мм. В обозначении ШЦТ буква Т указывает на разметочное исполнение, а индекс I — тип конструкции.

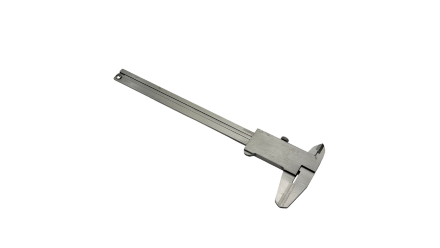

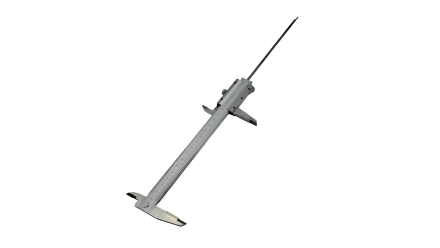

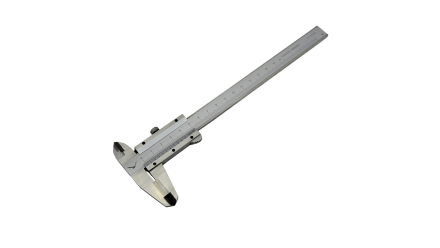

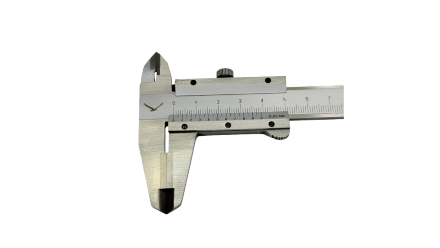

Инструмент оснащён штангой с основной шкалой, подвижной рамкой и нониусом. Твёрдосплавные разметочные элементы позволяют совмещать контроль размера с нанесением рисок по поверхности заготовки. При разметке рамку перемещают на заданный размер, фиксируют и ведут инструмент с опорой на базовую поверхность.
Модель относится к продукции «Буревестник». При выборе учитывают предел 150 мм, отсчёт 0,05 мм, форму детали и доступность базовой поверхности. Перед применением очищают губки и штангу, проверяют нулевое положение и надёжность фиксации рамки. Для сохранения точности разметочные элементы не используют как ударный инструмент.
